Guidages linéaires Type FDD-R
Paire de rails simples et
Paire de patins
Amagnétiques
Les guidages à galets en aluminium du type FDD de conception non magnétique convainquent par la neutralité magnétique et par un fonctionnement léger et silencieux.
Description
Les guidages linéaires Franke FDD conviennent aux tâches de mouvement linéaire dans presque toutes les industries. Les pistes non magnétiques sans influencer les champs magnétiques dominants en font des composants idéaux, par ex. en technologie médicale ou en fabrication électronique. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.
Caractéristiques
| Patin à roulettes | Roulements à aiguilles |
| Raceways | acier non magnétique |
Propriétés - Évaluation
| Résistance | |
| Dynamique | |
| Résistance à la corrosion | |
| Amagnétique | |
| Sans lubrifiant | |
| Prix |
Données techniques
Longueur de course
Une seule pièce de 200 mm à 4000 mm, connectable à l'infini
Matériau
Plaque de cassette, patins à roulettes,
corps de rail: aluminium, anodisé
Pistes: acier non magnétique
Galets: acier à roulement non magnétique
Température de fonctionnement
−20 °C à +80 °C
Vitesse maximum
1 m/s
Accélération maximale
40 m/s2
Position de montage
Tout
Lubrifiant
Lubrifié à vie, sans entretien
Conseils techniques
Tableaux de données
Comparer les données et calculer les cas de charge

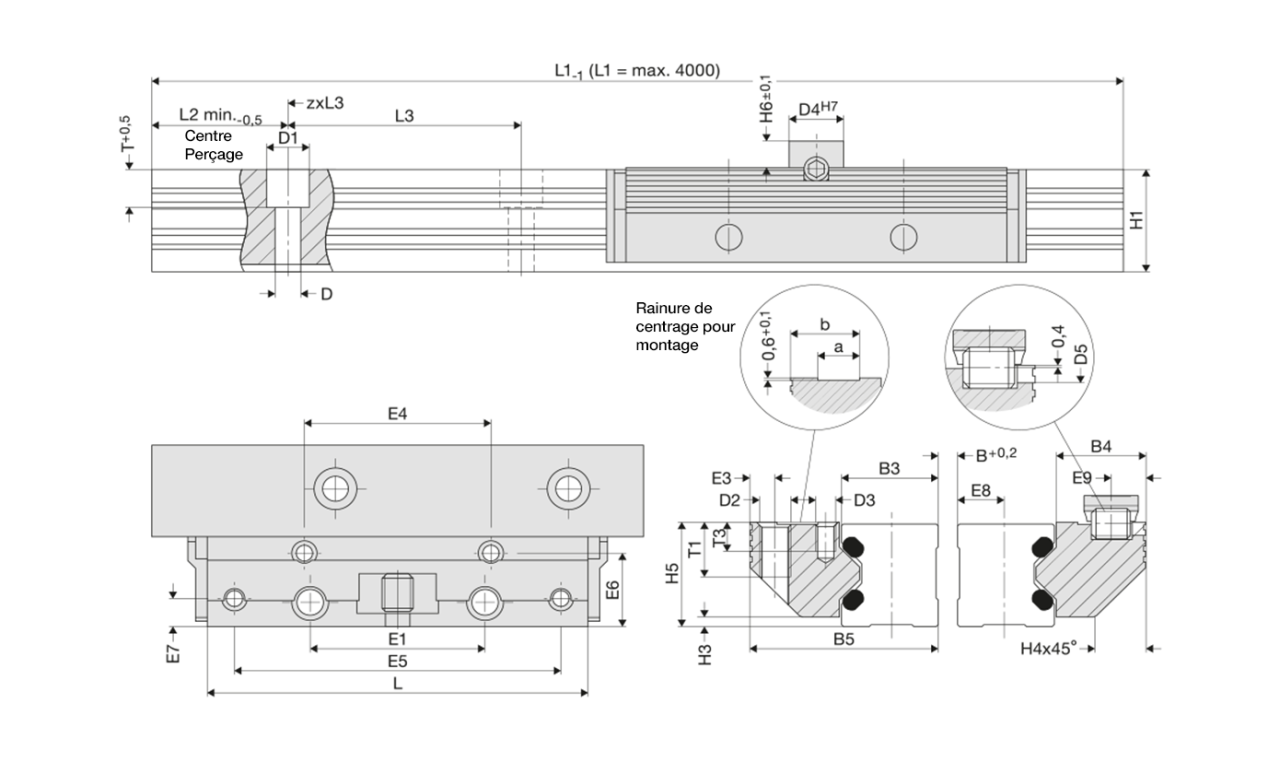

| FDD-R | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | Taille | Dimensions (mm) |
Code de commande | ||||||||||||||
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |||
| FDD25E0200 | 25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 | 84367P |
| FDD-R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | Taille | Dimensions (mm) |
Code de commande | ||||||||||||
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |||
| FDD25E0200 | 25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 7,0 | 10,5 | 17,5 | 84367P |
| Capacité de charge, poids, longueur | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | Taille | Valeurs de charge N |
Capacité de couple de la paire de patins Nm |
Poids kg |
Code de commande | 3D Cadenas | Calculer le cas de charge | |||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Paire de patins | Rail / m | |||||
| FDD25E0200 | 25 | 1200 | 1600 | 0,8 (B+58,4) | 0,6 (B+58,4) | 35 | 25 | 0,35 | 1,80 | 84367P | ||
| Type et taille |
| Capacité de charge dynamique C Capacité de charge statique C0 Couple appliqué M0CX MCX M0CX/M0CZ M0CY/M0CZ Poids paire de patins Poids du rail par m |
| CAD Cadenas |
| Calculer le cas de charge |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Dessin technique |
| Fiche technique (PDF) |
