Roulement sur joncs
avec pistes rectifiées
Type LEL

Les éléments de roulement Franke de type LEL répondent aux exigences les plus élevées en matière de douceur de fonctionnement, de précision et de vitesse de rotation.
Description
Les éléments de roulement Franke de type LEL sont adaptés aux exigences élevées en matière de caractéristiques de fonctionnement et de précision. Grâce au chemin de roulement trempé et rectifié CNC ainsi qu'à l'adaptation géométrique idéale du rayon de la bille et du chemin de roulement, ils présentent des caractéristiques de roulement exceptionnelles. Les éléments de palier de type LEL permettent une liberté maximale dans la conception des paliers. L'espace de montage est compris entre 5,9 mm et 20,9 mm. Pour des besoins particuliers, des épaisseurs de pistes jusqu'à 20 mm et des tailles de billes jusqu'à 50 mm sont possibles.
Propriétés - Évaluation
Fonctionnement silencieux | |
Précision | |
Vitesse | |
Rigidité | |
Assemblée | |
Prix |
Données techniques
Matériau
Pistes de roulement: Acier Chrome Silicium trempé revenu
Éléments roulants: Acier trempé à roulement
Cages: Polyamide ou Polyurethane thermoplastique
Température de fonctionnement
de -30 °C à +80 °C, en pic jusqu'à +100 °C
Vitesse périphérique
Max. 5 m/s, sans joint max. 10 m/s
Lubrifiant
Klüber Isoflex Topas NCA52 (conseillé)
Conseils techniques
Exemples de conception
Tableaux de données
Comparer les données et calculer les cas de charge

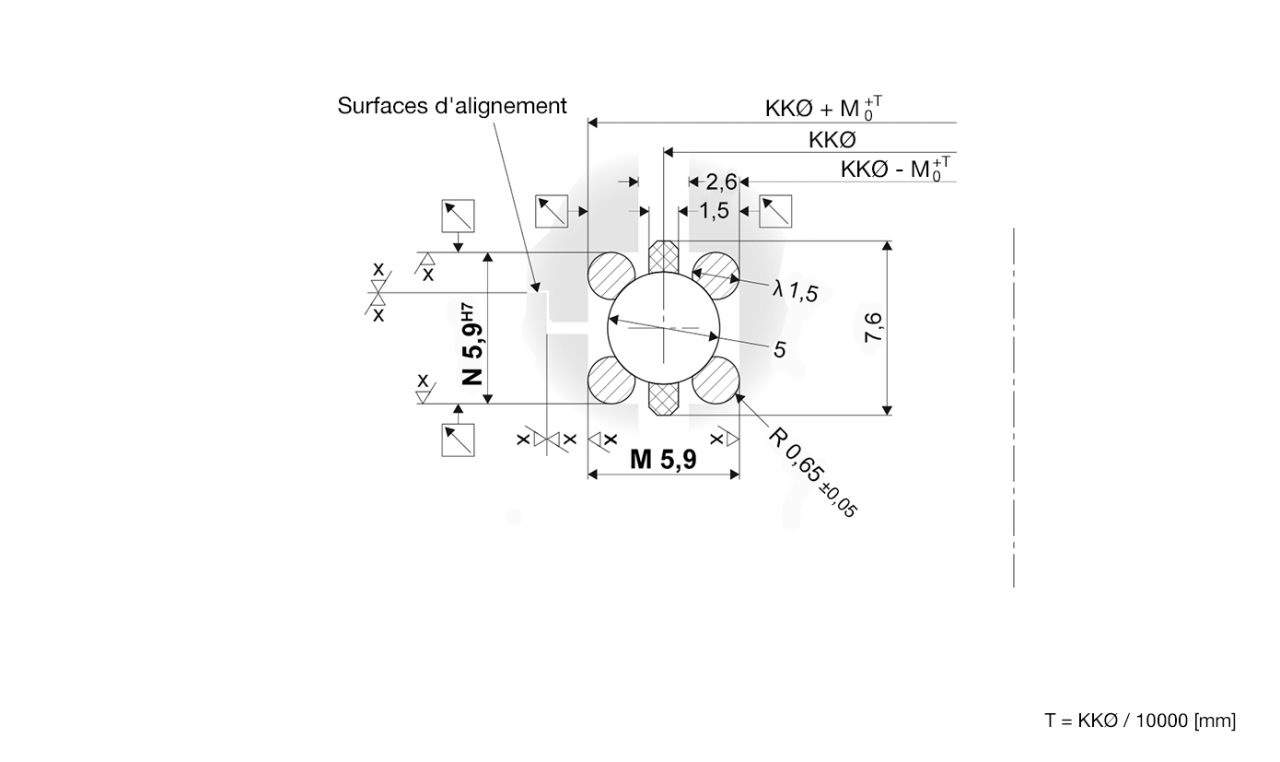

LEL 1.5 M x N 5,9 x 5,9 mm | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Nom | KKØ mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
Code de commande | 3D Cadenas | Calculer le cas de charge | |||
C0a | C0r | Ca | Cr | C0m | ||||||
LEL1.5-0070 | 70 | 14 | 6 | 8 | 7 | 0,2 | 0,03 | 68470A | ||
LEL1.5-0080 | 80 | 16 | 7 | 8 | 7 | 0,3 | 0,03 | 68472A | ||
LEL1.5-0090 | 90 | 18 | 8 | 8 | 7 | 0,4 | 0,04 | 68474A | ||
LEL1.5-0100 | 100 | 19 | 9 | 9 | 8 | 0,5 | 0,04 | 68476A | ||
LEL1.5-0110 | 110 | 21 | 10 | 9 | 8 | 0,6 | 0,04 | 68478A | ||
LEL1.5-0120 | 120 | 23 | 11 | 9 | 8 | 0,7 | 0,05 | 68480A | ||
LEL1.5-0130 | 130 | 26 | 12 | 10 | 8 | 0,8 | 0,05 | 68482A | ||
LEL1.5-0140 | 140 | 28 | 13 | 10 | 9 | 0,9 | 0,06 | 68484A | ||
LEL1.5-0150 | 150 | 30 | 14 | 10 | 9 | 1,0 | 0,06 | 71033A |



LEL 2.5 M x N 9,2 x 9,2mm | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Nom | KKØ mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
Code de commande | 3D Cadenas | Calculer le cas de charge | |||
C0a | C0r | Ca | Cr | C0m | ||||||
LEL2.5-0160 | 160 | 73 | 35 | 20 | 17 | 2,8 | 0,15 | 71037A | ||
LEL2.5-0170 | 170 | 79 | 37 | 20 | 17 | 3,2 | 0,16 | 71041A | ||
LEL2.5-0180 | 180 | 83 | 39 | 20 | 18 | 3,5 | 0,17 | 71045A | ||
LEL2.5-0190 | 190 | 88 | 41 | 21 | 18 | 3,9 | 0,18 | 71049A | ||
LEL2.5-0200 | 200 | 93 | 44 | 22 | 19 | 4,4 | 0,19 | 71053A | ||
LEL2.5-0210 | 210 | 97 | 46 | 22 | 19 | 4,8 | 0,20 | 71057A | ||
LEL2.5-0220 | 220 | 103 | 48 | 22 | 19 | 5,3 | 0,21 | 71061A | ||
LEL2.5-0230 | 230 | 106 | 50 | 23 | 19 | 5,7 | 0,22 | 68487A | ||
LEL2.5-0240 | 240 | 112 | 52 | 23 | 20 | 6,3 | 0,23 | 68489A | ||
LEL2.5-0250 | 250 | 117 | 55 | 23 | 20 | 6,9 | 0,24 | 68491A | ||
LEL2.5-0260 | 260 | 121 | 57 | 24 | 20 | 7,4 | 0,25 | 68493A | ||
LEL2.5-0270 | 270 | 126 | 59 | 24 | 21 | 8,0 | 0,26 | 68495A | ||
LEL2.5-0280 | 280 | 132 | 62 | 24 | 21 | 8,7 | 0,27 | 68497A | ||
LEL2.5-0290 | 290 | 135 | 64 | 25 | 21 | 9,2 | 0,28 | 68499A | ||
LEL2.5-0300 | 300 | 141 | 66 | 25 | 22 | 9,9 | 0,29 | 68501A |



LEL 4 M x N 12,86 x 12,86mm | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Nom | KKØ mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
Code de commande | 3D Cadenas | Calculer le cas de charge | |||
C0a | C0r | Ca | Cr | C0m | ||||||
LEL4-0200 | 200 | 117 | 55 | 25 | 21 | 5,5 | 0,39 | 68502A | ||
LEL4-0210 | 210 | 123 | 58 | 25 | 22 | 6,1 | 0,40 | 68504A | ||
LEL4-0220 | 220 | 131 | 62 | 26 | 22 | 6,8 | 0,43 | 68506A | ||
LEL4-0230 | 230 | 136 | 64 | 26 | 23 | 7,4 | 0,44 | 68508A | ||
LEL4-0240 | 240 | 142 | 67 | 27 | 23 | 8,0 | 0,46 | 68510A | ||
LEL4-0250 | 250 | 147 | 69 | 27 | 23 | 8,7 | 0,48 | 68512A | ||
LEL4-0260 | 260 | 155 | 73 | 28 | 24 | 9,5 | 0,50 | 68514A | ||
LEL4-0270 | 270 | 161 | 76 | 28 | 24 | 10,2 | 0,52 | 68516A | ||
LEL4-0280 | 280 | 166 | 78 | 28 | 24 | 11,0 | 0,54 | 68518A | ||
LEL4-0290 | 290 | 172 | 81 | 29 | 25 | 11,7 | 0,56 | 68520A | ||
LEL4-0300 | 300 | 180 | 85 | 29 | 25 | 12,7 | 0,58 | 67503A | ||
LEL4-0320 | 320 | 191 | 90 | 30 | 26 | 14,4 | 0,62 | 67505A | ||
LEL4-0340 | 340 | 202 | 95 | 30 | 26 | 16,1 | 0,66 | 67507A | ||
LEL4-0360 | 360 | 215 | 101 | 31 | 27 | 18,2 | 0,70 | 67509A | ||
LEL4-0380 | 380 | 226 | 106 | 32 | 27 | 20,2 | 0,73 | 67511A | ||
LEL4-0400 | 400 | 240 | 113 | 32 | 28 | 22,6 | 0,77 | 68522A | ||
LEL4-0420 | 420 | 250 | 118 | 33 | 28 | 24,8 | 0,81 | 68524A | ||
LEL4-0440 | 440 | 264 | 124 | 34 | 29 | 27,3 | 0,85 | 68526A | ||
LEL4-0460 | 460 | 275 | 129 | 34 | 29 | 29,8 | 0,89 | 68528A | ||
LEL4-0480 | 480 | 288 | 136 | 35 | 30 | 32,6 | 0,93 | 68530A | ||
LEL4-0500 | 500 | 299 | 141 | 35 | 30 | 35,2 | 0,97 | 68532A | ||
LEL4-0520 | 520 | 313 | 147 | 36 | 31 | 38,3 | 1,01 | 68534A | ||
LEL4-0540 | 540 | 324 | 152 | 36 | 31 | 41,1 | 1,04 | 68536A | ||
LEL4-0560 | 560 | 337 | 159 | 37 | 32 | 44,5 | 1,09 | 68538A | ||
LEL4-0570 | 570 | 343 | 161 | 37 | 32 | 46,0 | 1,10 | 68539A | ||
LEL4-0580 | 580 | 348 | 164 | 37 | 32 | 47,5 | 1,12 | 68540A | ||
LEL4-0600 | 600 | 362 | 170 | 38 | 33 | 51,1 | 1,16 | 68542A | ||
LEL4-0620 | 620 | 373 | 175 | 38 | 33 | 54,4 | 1,20 | 68544A | ||
LEL4-0640 | 640 | 384 | 181 | 38 | 33 | 57,8 | 1,24 | 68546A | ||
LEL4-0660 | 660 | 397 | 187 | 39 | 34 | 61,7 | 1,28 | 68548A | ||
LEL4-0680 | 680 | 408 | 192 | 39 | 34 | 65,3 | 1,31 | 68550A | ||
LEL4-0700 | 700 | 422 | 199 | 40 | 34 | 69,4 | 1,36 | 68552A | ||
LEL4-0720 | 720 | 432 | 204 | 40 | 35 | 73,3 | 1,39 | 68554A | ||
LEL4-0740 | 740 | 446 | 210 | 41 | 35 | 77,6 | 1,43 | 68556A | ||
LEL4-0760 | 760 | 457 | 215 | 41 | 35 | 81,7 | 1,47 | 68558A | ||
LEL4-0780 | 780 | 470 | 222 | 41 | 36 | 86,3 | 1,51 | 68560A | ||
LEL4-0800 | 800 | 481 | 227 | 42 | 36 | 90,6 | 1,55 | 68562A | ||
LEL4-0820 | 820 | 495 | 233 | 42 | 37 | 95,5 | 1,59 | 68564A | ||
LEL4-0840 | 840 | 506 | 238 | 43 | 37 | 99,9 | 1,63 | 68566A | ||
LEL4-0860 | 860 | 519 | 245 | 43 | 37 | 105,1 | 1,67 | 68568A | ||
LEL4-0880 | 880 | 530 | 250 | 43 | 37 | 109,8 | 1,70 | 68570A | ||
LEL4-0900 | 900 | 544 | 256 | 44 | 38 | 115,1 | 1,74 | 68572A | ||
LEL4-0920 | 920 | 555 | 261 | 44 | 38 | 120,0 | 1,78 | 68573A | ||
LEL4-0960 | 960 | 579 | 273 | 45 | 39 | 130,8 | 1,86 | 68575A | ||
LEL4-1000 | 1000 | 603 | 284 | 45 | 39 | 142,0 | 1,94 | 68577A | ||
LEL4-1100 | 1100 | 663 | 312 | 47 | 41 | 171,6 | 2,13 | 68582A | ||
LEL4-1200 | 1200 | 726 | 342 | 49 | 42 | 204,9 | 2,33 | 68587A | ||
LEL4-1300 | 1300 | 785 | 370 | 50 | 43 | 240,2 | 2,52 | 68592A | ||
LEL4-1400 | 1400 | 845 | 398 | 51 | 44 | 278,4 | 2,71 | 68597A | ||
LEL4-1500 | 1500 | 908 | 427 | 53 | 46 | 320,3 | 2,91 | 68602A |



LEL 5 M x N 15,5 x 15,5mm | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Nom | KKØ mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
Code de commande | 3D Cadenas | Calculer le cas de charge | |||
C0a | C0r | Ca | Cr | C0m | ||||||
LEL5-0220 | 220 | 257 | 121 | 41 | 35 | 13,0 | 0,70 | 97039A | ||
LEL5-0230 | 230 | 267 | 126 | 41 | 36 | 15,0 | 0,73 | 97040A | ||
LEL5-0240 | 240 | 279 | 131 | 42 | 36 | 16,0 | 0,76 | 97041A | ||
LEL5-0250 | 250 | 289 | 136 | 43 | 37 | 17,0 | 0,79 | 97042A | ||
LEL5-0260 | 260 | 305 | 144 | 41 | 35 | 18,7 | 0,82 | 97043A | ||
LEL5-0270 | 270 | 316 | 149 | 44 | 38 | 20,0 | 0,85 | 97044A | ||
LEL5-0280 | 280 | 327 | 154 | 45 | 39 | 22,0 | 0,88 | 97045A | ||
LEL5-0290 | 290 | 343 | 162 | 43 | 37 | 23,4 | 0,92 | 97046A | ||
LEL5-0300 | 300 | 348 | 164 | 46 | 39 | 25,0 | 0,94 | 97047A | ||
LEL5-0320 | 320 | 375 | 176 | 47 | 41 | 28,0 | 1,02 | 97048A | ||
LEL5-0340 | 340 | 403 | 190 | 45 | 39 | 32,3 | 1,08 | 97049A | ||
LEL5-0360 | 360 | 423 | 199 | 49 | 42 | 36,0 | 1,14 | 97050A | ||
LEL5-0380 | 380 | 444 | 209 | 50 | 43 | 40,0 | 1,20 | 97051A | ||
LEL5-0400 | 400 | 471 | 222 | 51 | 44 | 44,0 | 1,26 | 97052A | ||
LEL5-0420 | 420 | 493 | 232 | 52 | 45 | 49,0 | 1,33 | 97053A | ||
LEL5-0440 | 440 | 523 | 247 | 50 | 43 | 54,2 | 1,39 | 97054A | ||
LEL5-0460 | 460 | 541 | 254 | 54 | 46 | 59,0 | 1,46 | 97055A | ||
LEL5-0480 | 480 | 567 | 267 | 55 | 47 | 64,0 | 1,53 | 97056A | ||
LEL5-0500 | 500 | 589 | 277 | 55 | 48 | 69,0 | 1,59 | 97057A | ||
LEL5-0520 | 520 | 616 | 290 | 56 | 49 | 75,0 | 1,66 | 97058A | ||
LEL5-0540 | 540 | 637 | 300 | 57 | 49 | 81,0 | 1,72 | 97059A | ||
LEL5-0560 | 560 | 664 | 312 | 58 | 50 | 87,0 | 1,78 | 97060A | ||
LEL5-0580 | 580 | 685 | 322 | 59 | 51 | 94,0 | 1,85 | 97061A | ||
LEL5-0600 | 600 | 707 | 333 | 59 | 51 | 100,0 | 1,91 | 97062A | ||
LEL5-0620 | 620 | 741 | 349 | 57 | 49 | 108,1 | 1,96 | 97063A | ||
LEL5-0640 | 640 | 768 | 362 | 58 | 50 | 115,7 | 2,03 | 97064A | ||
LEL5-0660 | 660 | 790 | 372 | 58 | 50 | 122,7 | 2,09 | 97065A | ||
LEL5-0680 | 680 | 803 | 378 | 62 | 54 | 128,0 | 2,16 | 97066A | ||
LEL5-0700 | 700 | 839 | 395 | 59 | 51 | 138,2 | 2,22 | 97067A | ||
LEL5-0720 | 720 | 861 | 406 | 60 | 52 | 145,8 | 2,28 | 97068A | ||
LEL5-0740 | 740 | 878 | 413 | 64 | 56 | 153,0 | 2,36 | 97069A | ||
LEL5-0760 | 460 | 899 | 423 | 65 | 56 | 161,0 | 2,43 | 97070A | ||
LEL5-0780 | 480 | 937 | 441 | 62 | 54 | 171,9 | 2,47 | 97071A | ||
LEL5-0800 | 800 | 959 | 452 | 62 | 54 | 180,4 | 2,53 | 97072A | ||
LEL5-0820 | 820 | 986 | 465 | 63 | 55 | 190,2 | 2,60 | 97073A | ||
LEL5-0840 | 840 | 1008 | 475 | 64 | 55 | 199,1 | 2,66 | 97074A | ||
LEL5-0860 | 860 | 1022 | 484 | 68 | 59 | 207,0 | 2,74 | 97075A | ||
LEL5-0880 | 880 | 1044 | 491 | 68 | 59 | 216,0 | 2,80 | 97076A | ||
LEL5-0900 | 900 | 1065 | 501 | 69 | 60 | 226,0 | 2,86 | 97077A | ||
LEL5-0920 | 920 | 1092 | 514 | 70 | 60 | 236,0 | 2,92 | 97078A | ||
LEL5-0960 | 940 | 1113 | 524 | 70 | 61 | 246,0 | 2,98 | 97080A | ||
LEL5-0940 | 960 | 1127 | 531 | 66 | 57 | 249,3 | 2,98 | 97079A | ||
LEL5-0980 | 980 | 1176 | 554 | 67 | 58 | 271,3 | 3,11 | 97081A | ||
LEL5-1000 | 1000 | 1188 | 559 | 72 | 62 | 280,0 | 3,19 | 97082A | ||
LEL5-1100 | 1100 | 1323 | 624 | 70 | 61 | 342,5 | 3,49 | 97083A | ||
LEL5-1200 | 1200 | 1423 | 670 | 77 | 66 | 402,0 | 3,82 | 97084A | ||
LEL5-1300 | 1300 | 1563 | 737 | 75 | 65 | 478,1 | 4,12 | 97085A | ||
LEL5-1400 | 1400 | 1688 | 796 | 77 | 67 | 556,1 | 4,44 | 97086A | ||
LEL5-1500 | 1500 | 1782 | 839 | 83 | 72 | 629,0 | 4,77 | 97087A |



LEL 7 M x N 20,9 x 20,9 mm | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Nom | KKØ mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
Code de commande | 3D Cadenas | Calculer le cas de charge | |||
C0a | C0r | Ca | Cr | C0m | ||||||
LEL7-0340 | 340 | 470 | 221 | 59 | 51 | 37,6 | 1,86 | 68711A | ||
LEL7-0360 | 360 | 497 | 234 | 60 | 52 | 42,1 | 1,97 | 68713A | ||
LEL7-0380 | 380 | 524 | 246 | 61 | 53 | 46,8 | 2,08 | 68715A | ||
LEL7-0400 | 400 | 551 | 259 | 62 | 54 | 51,8 | 2,19 | 68717A | ||
LEL7-0420 | 420 | 578 | 272 | 63 | 55 | 57,1 | 2,29 | 68719A | ||
LEL7-0440 | 440 | 605 | 285 | 64 | 56 | 62,6 | 2,40 | 68721A | ||
LEL7-0460 | 460 | 632 | 297 | 65 | 56 | 68,4 | 2,51 | 68723A | ||
LEL7-0480 | 480 | 668 | 314 | 67 | 58 | 75,4 | 2,63 | 68725A | ||
LEL7-0500 | 500 | 695 | 327 | 68 | 59 | 81,7 | 2,74 | 68727A | ||
LEL7-0520 | 520 | 722 | 340 | 69 | 59 | 88,3 | 2,85 | 68729A | ||
LEL7-0540 | 540 | 749 | 352 | 70 | 60 | 95,1 | 2,96 | 68731A | ||
LEL7-0560 | 560 | 776 | 365 | 71 | 61 | 102,2 | 3,06 | 68733A | ||
LEL7-0580 | 580 | 803 | 378 | 71 | 62 | 109,6 | 3,17 | 68735A | ||
LEL7-0600 | 600 | 830 | 390 | 72 | 62 | 117,2 | 3,28 | 68737A | ||
LEL7-0620 | 620 | 857 | 403 | 73 | 63 | 125,0 | 3,39 | 68739A | ||
LEL7-0640 | 640 | 893 | 420 | 74 | 64 | 134,5 | 3,51 | 68741A | ||
LEL7-0660 | 660 | 920 | 433 | 75 | 65 | 142,9 | 3,62 | 68743A | ||
LEL7-0680 | 680 | 947 | 445 | 76 | 66 | 151,5 | 3,73 | 68745A | ||
LEL7-0700 | 700 | 974 | 458 | 77 | 66 | 160,4 | 3,83 | 68747A | ||
LEL7-0720 | 720 | 1001 | 471 | 77 | 67 | 169,6 | 3,94 | 68749A | ||
LEL7-0740 | 740 | 1028 | 484 | 78 | 68 | 179,0 | 4,05 | 68751A | ||
LEL7-0760 | 760 | 1055 | 496 | 79 | 68 | 188,7 | 4,16 | 68753A | ||
LEL7-0780 | 780 | 1082 | 509 | 80 | 69 | 198,6 | 4,26 | 68755A | ||
LEL7-0800 | 800 | 1118 | 526 | 81 | 70 | 210,5 | 4,39 | 68757A | ||
LEL7-0820 | 820 | 1145 | 539 | 81 | 70 | 220,9 | 4,50 | 68759A | ||
LEL7-0840 | 840 | 1172 | 551 | 82 | 71 | 231,7 | 4,60 | 68761A | ||
LEL7-0860 | 860 | 1199 | 564 | 83 | 72 | 242,7 | 4,71 | 68763A | ||
LEL7-0880 | 880 | 1226 | 577 | 83 | 72 | 253,9 | 4,82 | 68765A | ||
LEL7-0900 | 900 | 1253 | 590 | 84 | 73 | 265,4 | 4,93 | 68767A | ||
LEL7-0920 | 920 | 1280 | 602 | 85 | 73 | 277,1 | 5,03 | 68768A | ||
LEL7-0940 | 940 | 1307 | 615 | 85 | 74 | 289,1 | 5,14 | 68769A | ||
LEL7-0960 | 960 | 1343 | 632 | 86 | 75 | 303,4 | 5,27 | 68770A | ||
LEL7-0980 | 980 | 1370 | 645 | 87 | 75 | 316,0 | 5,37 | 68771A | ||
LEL7-1000 | 1000 | 1397 | 657 | 88 | 76 | 328,8 | 5,48 | 68772A | ||
LEL7-1060 | 1060 | 1478 | 695 | 89 | 77 | 368,7 | 5,80 | 68775A | ||
LEL7-1100 | 1100 | 1532 | 721 | 90 | 78 | 396,6 | 6,02 | 68777A | ||
LEL7-1160 | 1160 | 1623 | 763 | 93 | 80 | 442,9 | 6,36 | 68780A | ||
LEL7-1200 | 1200 | 1677 | 789 | 94 | 81 | 473,4 | 6,57 | 68782A | ||
LEL7-1260 | 1260 | 1758 | 827 | 95 | 82 | 521,1 | 6,90 | 68785A | ||
LEL7-1300 | 1300 | 1821 | 856 | 97 | 83 | 556,9 | 7,13 | 68787A | ||
LEL7-1360 | 1360 | 1902 | 895 | 98 | 85 | 608,6 | 7,45 | 68790A | ||
LEL7-1400 | 1400 | 1956 | 920 | 99 | 86 | 644,3 | 7,67 | 68792A | ||
LEL7-1460 | 1460 | 2046 | 962 | 101 | 87 | 702,8 | 8,01 | 68795A | ||
LEL7-1500 | 1500 | 2100 | 988 | 102 | 88 | 741,1 | 8,22 | 68797A | ||
LEL7-1600 | 1600 | 2244 | 1056 | 104 | 90 | 844,8 | 8,78 | 68799A | ||
LEL7-1700 | 1700 | 2379 | 1119 | 106 | 92 | 951,7 | 9,32 | 68801A | ||
LEL7-1800 | 1800 | 2523 | 1187 | 109 | 94 | 1.068,7 | 9,87 | 68803A | ||
LEL7-1900 | 1900 | 2667 | 1255 | 111 | 96 | 1.192,5 | 10,43 | 68805A | ||
LEL7-2000 | 2000 | 2811 | 1323 | 113 | 98 | 1.323,1 | 10,98 | 68807A |


Espace d’installation M X N |
Diamètre du roulement KK∅ |
Diamètre du jonc λ Capacité de charge statique C0 ax. Capacité de charge statique C0 rad. Capacité de charge dynamique C ax. Capacité de charge dynamique C rad. Couple statique C0m Poids |
CAD Cadenas |
Calculer le cas de charge |
{{(idx +1)}}
|
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |
{{ fi.secondParameter }} |
Dessin technique |
Diagrammes |
Fiche technique (PDF) |

Laissez-nous vous conseiller!
D'un expert Franke via le chat vidéo, chez vous ou chez nous.
