Roulements à section mince
avec chemins de roulement profilés
Type LSA
5% de réduction
sur votre première commande en ligne!
Les roulements à section mince LSA de type Franke sont une alternative économique aux roulements à section mince classiques.
Description
Les roulements Franke à section mince du type LSA convainquent par leur fonctionnement sans problème, leur espace de montage extrêmement compact, leur montage simple et leur prix avantageux. Les roulements à section mince de type LSA se composent d'une bague intérieure et extérieure avec des chemins de roulement trempés et profilés et d'une cage en plastique avec des billes retenues. Les éléments roulants reposent sur les chemins de roulement en deux points chacun, ce qui maintient le système à quatre points. Les chemins de roulement sont fendus et peuvent donc être déformés de manière élastique en diamètre pour l'installation.
Propriétés - Évaluation
| Fonctionnement silencieux | |
| Précision | |
| Vitesse | |
| Rigidité | |
| Assemblée | |
| Prix |
Données techniques
Matériau
Pistes de roulement: Acier Chrome Silicium trempé revenu
Éléments roulants: Acier trempé à roulement
Cages: Polyamide ou Polyurethane thermoplastique
Température de fonctionnement
de -20 °C à +80 °C, en pic jusqu'à +100 °C
Vitesse périphérique
Max. 5 m/s, sans joint max. 10 m/s
Lubrifiant
Shell Gadus S3 V220 C2
Conseils techniques
Exemples de conception
Tableaux de données
Comparer les données et calculer les cas de charge
| LSA 4 M x N 7,04 x 4 mm | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nom | d pouce |
Dimensions mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
CAD-Download Calculer le cas de charge |
||||
| D | d | C0a | C0r | Ca | Cr | C0m | ||||
| LSA4-04.0 | 4,0 | 115,68 | 101,6 | 25 | 12 | 7 | 6 | 0,6 | 0,05 |
Inscrivez-vous maintenant |
| LSA4-04.5 | 4,5 | 128,38 | 114,3 | 28 | 13 | 7 | 6 | 0,8 | 0,06 | |
| LSA4-05.0 | 5,0 | 141,08 | 127,0 | 31 | 15 | 7 | 6 | 0,9 | 0,07 | |
| LSA4-05.5 | 5,5 | 153,78 | 139,7 | 34 | 16 | 8 | 7 | 1,2 | 0,07 | |
| LSA4-06.0 | 6,0 | 166,48 | 152,4 | 37 | 18 | 8 | 7 | 1,4 | 0,08 | |
| LSA4-06.5 | 6,5 | 179,18 | 165,1 | 40 | 19 | 8 | 7 | 1,6 | 0,08 | |
| LSA4-07.0 | 7,0 | 191,88 | 177,8 | 43 | 20 | 8 | 7 | 1,9 | 0,09 | |
| LSA4-07.5 | 7,5 | 204,58 | 190,5 | 47 | 22 | 9 | 7 | 2,1 | 0,10 | |
| LSA4-08.0 | 8,0 | 217,28 | 203,2 | 49 | 23 | 9 | 7 | 2,4 | 0,10 | |
| LSA4-08.5 | 8,5 | 229,98 | 215,9 | 53 | 25 | 9 | 8 | 2,7 | 0,11 | |
| LSA4-09.0 | 9,0 | 242,68 | 228,6 | 55 | 26 | 9 | 8 | 3,0 | 0,12 | |
| LSA4-09.5 | 9,5 | 255,38 | 241,3 | 58 | 27 | 9 | 8 | 3,4 | 0,12 | |
| LSA4-10.0 | 10,0 | 268,08 | 254,0 | 62 | 29 | 9 | 8 | 3,7 | 0,13 | |
| LSA4-11.0 | 11,0 | 293,48 | 279,4 | 68 | 32 | 10 | 8 | 4,5 | 0,14 | |
| LSA4-12.0 | 12,0 | 318,88 | 304,8 | 73 | 35 | 10 | 9 | 5,3 | 0,15 | |
| LSA4-13.0 | 13,0 | 344,28 | 330,2 | 79 | 37 | 10 | 9 | 6,3 | 0,17 | |
| LSA4-14.0 | 14,0 | 369,68 | 355,6 | 86 | 40 | 11 | 9 | 7,3 | 0,18 | |
| LSA4-15.0 | 15,0 | 395,08 | 381,0 | 92 | 43 | 11 | 9 | 8,3 | 0,19 | |
| LSA 6 M x N 6,4 x 6,4 mm | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nom | d pouce |
Dimensions mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
CAD-Download Calculer le cas de charge |
||||
| D | d | C0a | C0r | Ca | Cr | C0m | ||||
| LSA6-04.5 | 4,5 | 127,10 | 114,3 | 39 | 18 | 7 | 6 | 1,1 | 0,09 |
Inscrivez-vous maintenant |
| LSA6-05.0 | 5,0 | 139,80 | 127,0 | 44 | 21 | 7 | 6 | 1,3 | 0,10 | |
| LSA6-05.5 | 5,5 | 152,50 | 139,7 | 48 | 23 | 8 | 7 | 1,6 | 0,11 | |
| LSA6-06.0 | 6,0 | 165,20 | 152,4 | 52 | 25 | 8 | 7 | 1,9 | 0,12 | |
| LSA6-06.5 | 6,5 | 177,90 | 165,1 | 57 | 27 | 8 | 7 | 2,2 | 0,13 | |
| LSA6-07.0 | 7,0 | 190,60 | 177,8 | 61 | 29 | 8 | 7 | 2,6 | 0,14 | |
| LSA6-07.5 | 7,5 | 203,30 | 190,5 | 65 | 31 | 8 | 7 | 3,0 | 0,15 | |
| LSA6-08.0 | 8,0 | 216,00 | 203,2 | 69 | 33 | 9 | 8 | 3,4 | 0,16 | |
| LSA6-08.5 | 8,5 | 228,70 | 215,9 | 73 | 34 | 9 | 8 | 3,8 | 0,17 | |
| LSA6-09.0 | 9,0 | 241,40 | 228,6 | 78 | 37 | 9 | 8 | 4,3 | 0,18 | |
| LSA6-09.5 | 9,5 | 254,10 | 241,3 | 82 | 39 | 9 | 8 | 4,8 | 0,19 | |
| LSA6-10.0 | 10,0 | 266,80 | 254,0 | 86 | 40 | 9 | 8 | 5,2 | 0,20 | |
| LSA6-11.0 | 11,0 | 292,20 | 279,4 | 95 | 45 | 10 | 8 | 6,3 | 0,21 | |
| LSA6-12.0 | 12,0 | 317,60 | 304,8 | 103 | 49 | 10 | 9 | 7,5 | 0,23 | |
| LSA6-13.0 | 13,0 | 343,00 | 330,2 | 112 | 53 | 10 | 9 | 8,8 | 0,25 | |
| LSA6-14.0 | 14,0 | 368,40 | 355,6 | 120 | 56 | 11 | 9 | 10,2 | 0,27 | |
| LSA6-15.0 | 15,0 | 393,80 | 381,0 | 129 | 61 | 11 | 9 | 11,7 | 0,29 | |
| LSA 8 M x N 8 x 7,94 mm | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nom | d pouce |
Dimensions mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
CAD-Download Calculer le cas de charge |
||||
| D | d | C0a | C0r | Ca | Cr | C0m | ||||
| LSA8-05.5 | 5,5 | 155,70 | 139,7 | 59 | 28 | 13 | 11 | 2,0 | 0,17 |
Inscrivez-vous maintenant |
| LSA8-06.0 | 6,0 | 168,40 | 152,4 | 64 | 30 | 13 | 11 | 2,4 | 0,19 | |
| LSA8-06.5 | 6,5 | 181,10 | 165,1 | 69 | 32 | 13 | 12 | 2,8 | 0,20 | |
| LSA8-07.0 | 7,0 | 193,80 | 177,8 | 74 | 35 | 14 | 12 | 3,2 | 0,22 | |
| LSA8-07.5 | 7,5 | 206,50 | 190,5 | 79 | 37 | 14 | 12 | 3,7 | 0,23 | |
| LSA8-08.0 | 8,0 | 219,20 | 203,2 | 84 | 40 | 15 | 13 | 4,2 | 0,25 | |
| LSA8-08.5 | 8,5 | 231,90 | 215,9 | 90 | 42 | 15 | 13 | 4,7 | 0,26 | |
| LSA8-09.0 | 9,0 | 244,60 | 228,6 | 94 | 44 | 15 | 13 | 5,2 | 0,28 | |
| LSA8-09.5 | 9,5 | 257,30 | 241,3 | 100 | 47 | 15 | 13 | 5,8 | 0,29 | |
| LSA8-10.0 | 10,0 | 270,00 | 254,0 | 105 | 50 | 16 | 14 | 6,5 | 0,31 | |
| LSA8-11.0 | 11,0 | 295,40 | 279,4 | 115 | 54 | 16 | 14 | 7,8 | 0,34 | |
| LSA8-12.0 | 12,0 | 320,80 | 304,8 | 125 | 59 | 17 | 15 | 9,2 | 0,37 | |
| LSA8-13.0 | 13,0 | 346,20 | 330,2 | 136 | 64 | 17 | 15 | 10,8 | 0,40 | |
| LSA8-14.0 | 14,0 | 371,60 | 355,6 | 146 | 69 | 18 | 15 | 12,5 | 0,43 | |
| LSA8-15.0 | 15,0 | 397,00 | 381,0 | 156 | 73 | 18 | 16 | 14,3 | 0,46 | |
| LSA8-16.0 | 16,0 | 422,40 | 406,4 | 167 | 78 | 19 | 16 | 16,3 | 0,49 | |
| LSA8-17.0 | 17,0 | 447,80 | 431,8 | 177 | 83 | 19 | 16 | 18,3 | 0,52 | |
| LSA8-18.0 | 18,0 | 473,20 | 457,2 | 187 | 88 | 19 | 17 | 20,4 | 0,55 | |
| LSA8-19.0 | 19,0 | 498,60 | 482,6 | 198 | 93 | 20 | 17 | 22,8 | 0,58 | |
| LSA8-20.0 | 20,0 | 524,00 | 508,0 | 208 | 98 | 20 | 17 | 25,2 | 0,61 | |
| LSA8-22.0 | 22,0 | 574,80 | 558,8 | 228 | 107 | 21 | 18 | 30,4 | 0,67 | |
| LSA8-24.0 | 24,0 | 625,60 | 609,6 | 248 | 117 | 22 | 19 | 36,1 | 0,73 | |
| LSA8-26.0 | 26,0 | 676,40 | 660,4 | 269 | 127 | 22 | 19 | 42,3 | 0,79 | |
| LSA8-28.0 | 28,0 | 727,20 | 711,2 | 290 | 136 | 23 | 20 | 49,0 | 0,85 | |
| LSA8-30.0 | 30,0 | 778,00 | 762,0 | 311 | 146 | 23 | 20 | 56,3 | 0,91 | |
| Espace d’installation M X N |
| Diamètre du roulement KK∅ |
| Diamètre du jonc λ Capacité de charge stat. C0 ax. Capacité de charge stat. C0 rad. Capacité de charge dyn. C ax. Capacité de charge dyn. C rad. Couple statique C0m Poids |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| {{ fi.secondParameter }} |
| Dessin technique |

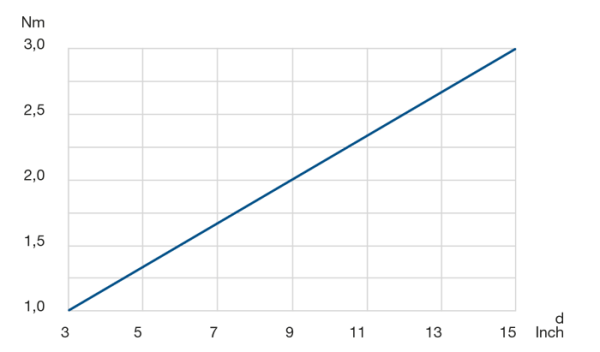

| Diagrammes |
| Fiche technique (PDF) |
