Guidages linéaires Type FDA-K
Rail double et cassette
Standard

FDA-K

La description

Les guidages linéaires Franke FDA sont équipés de roulements à aiguilles de haute qualité très silencieux, fonctionnant sans à-coups et fabriqués presque entièrement en aluminium léger. Les roulements à galets étanches permettent un fonctionnement sans entretien pendant toute la durée de vie. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Caractéristiques

Patin à roulettes Roulements à aiguilles
Raceway Acier à ressort

Propriétés - Évaluation

Résilience
Dynamique
Résistance à la corrosion
Amagnétique
Sans lubrifiant
Prix

Données techniques

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériau

Plaque de cassette, patins à roulettes,
corps de rail: aluminium, anodisé
Chemins de roulement: acier à ressort
galets: acier à roulement

Température de fonctionnement

−20 ° C à +80 ° C

Vitesse maximum

10 m / s

Accélération maximale

40 m/s2

Position de montage

Tout

Graisse

Lubrifié à vie, sans entretien


Tableaux de données

Comparer les données et calculer les cas de charge
FDA-K
Taille Dimensions
(mm)
Code de commande
A L H B1 B2 D D1 D2 E1
12 37 64 19 12,00 12,50 3,4 6 M 4 25 84494A
15 47 78 24 15,50 15,75 4,5 8 M 5 30 84396A
20 63 92 30 21,00 21,00 5,5 10 M 6 40 84441A
25 70 98 36 23,00 23,50 6,6 11 M 8 45 84363A
35 100 135 48 32,00 34,00 9,0 15 M10 62 84364A
45 120 165 60 45,00 37,50 11,0 18 M12 80 84365A




FDA-K
Taille

Dimensions
(mm)
Code de commande
E2 H1 H2 H3 H4 L2 L3 T T1
12 30 14,7 4,0 1,4 5,5 10 40 5,5 8 84494A
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10 84396A
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12 84441A
25 57 27,0 8,5 2,5 13,0 10 60 10,0 16 84363A
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20 84364A
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24 84365A




Capacité de charge, poids, longueur
Taille Valeurs de charge
N
Capacité de couple de la cassette
Nm
Poids
kg
Code de commande 3D
Cadenas
Calculer
le cas de charge
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Cassette Rail / m
12 2800 3000 27,0 25,0 40,0 43,0 0,09 0,40 84494A
15 4200 3400 37,0 45,0 72,0 58,0 0,17 0,80 84396A
20 5400 5400 76,0 76,0 111,0 111,0 0,35 1,30 84441A
25 9000 10100 158,0 142,0 198,0 222,0 0,50 1,60 84363A
35 12500 18000 423,0 294,0 388,0 559,0 1,40 2,60 84364A
45 21200 25900 827,0 687,0 806,0 983,0 2,50 4,50 84365A
Type et taille
Capacité de charge dynamique C Capacité de charge statique C0 rad. Couple appliqué M0CX MCX M0CX/M0CZ M0CY/M0CZ Poids de la cassette Poids du rail par m
CAD Cadenas

Calculer le cas de charge
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

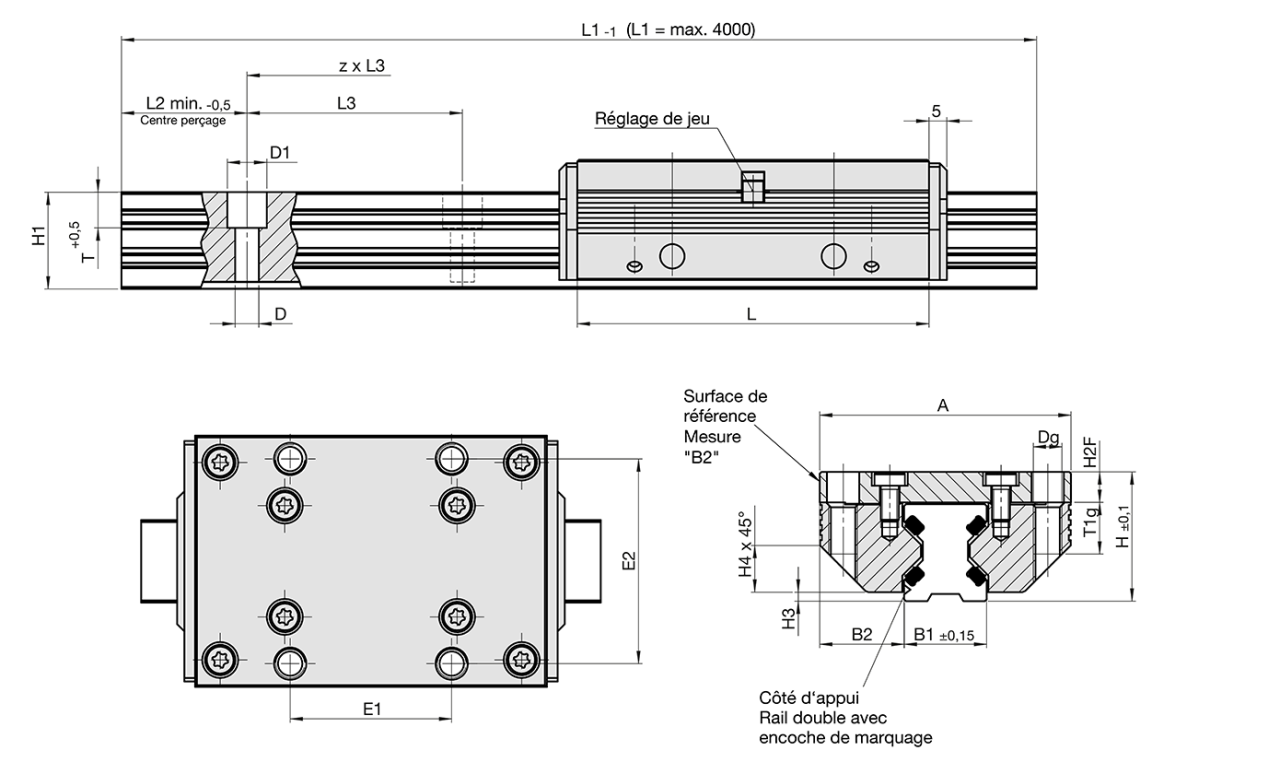

Dessin technique
Fiche technique (PDF)
