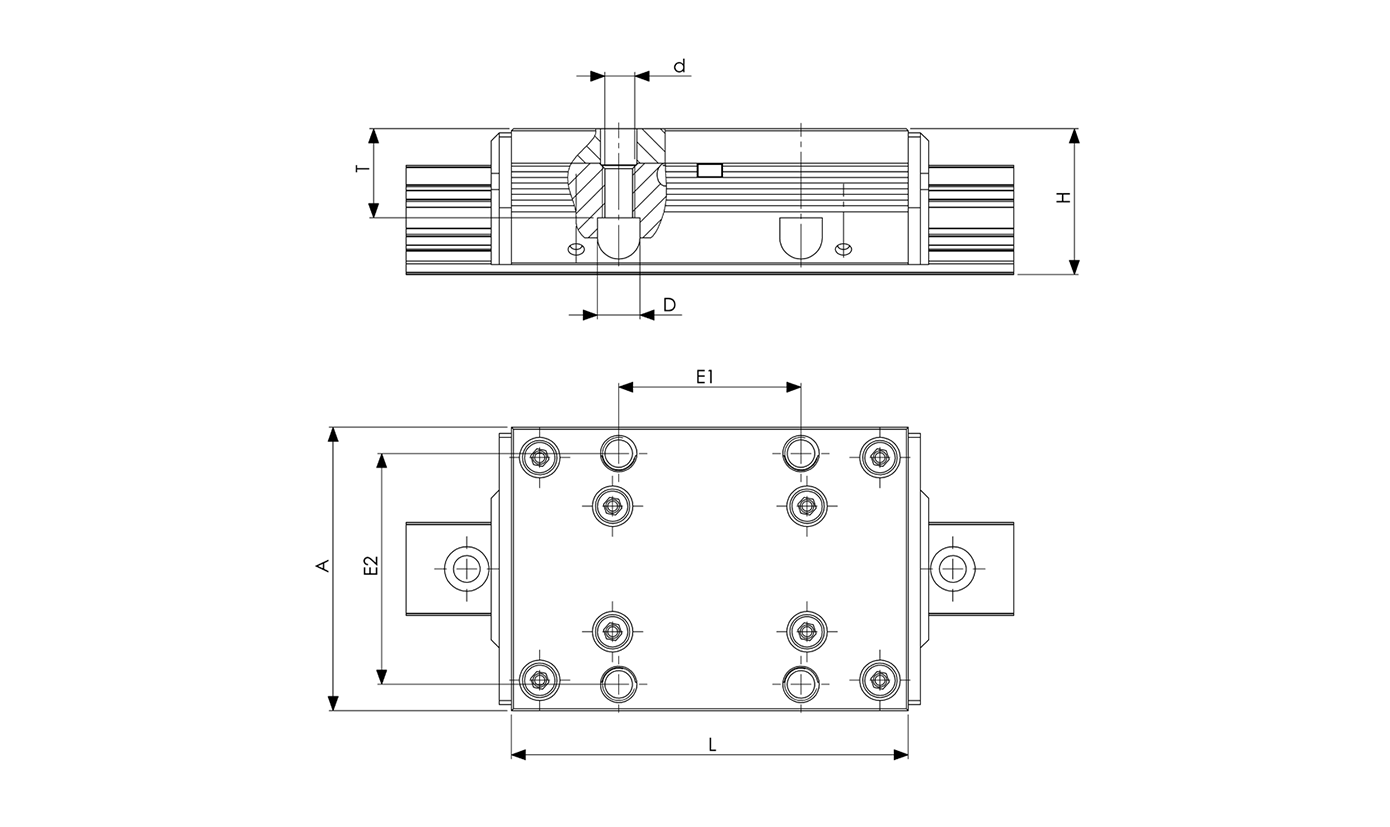

Cette cassette dispose de logement pour insérer les vis par le dessous et visser dans votre structure, idéal si votre conception n'offre pas d'accès aux vis de fixation
| Taille |
A
mm |
L
mm |
H
mm |
E1
mm |
E2
mm |
D
mm |
d
mm |
T
mm |
|---|---|---|---|---|---|---|---|---|
| 12 | 37 | 64 | 19 | 29 | 30 | 6 | 3,4 | 11,5 |
| 15 | 47 | 78 | 24 | 34 | 38 | 8 | 4,2 | 14 |
| 20 | 63 | 92 | 30 | 40 | 53 | 11 | 6,6 | 17 |
| 25 | 70 | 98 | 36 | 45 | 57 | 11,5 | 6,8 | 22 |
| 35 | 100 | 135 | 48 | 62 | 82 | 14 | 8,5 | 24 |
| 45 | 120 | 165 | 60 | 80 | 100 | 18 | 11 | 38,5 |
