Le concept Franke
Quatre joncs pour une meilleure construction

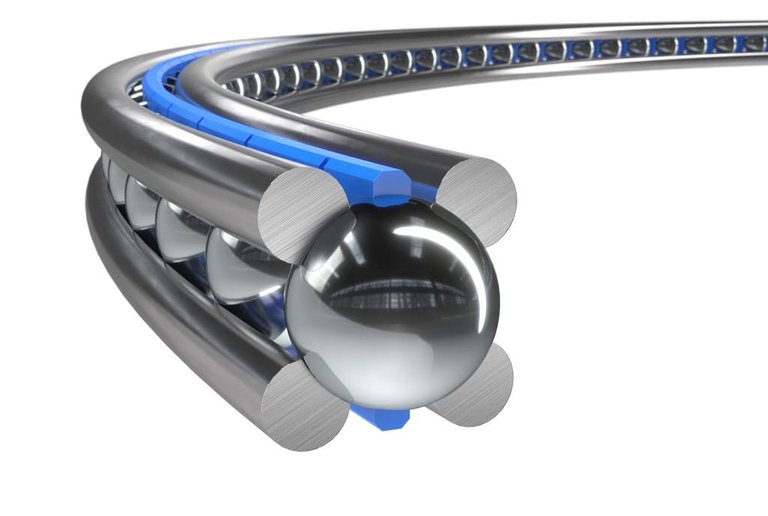

La différence décisive entre un roulement à billes ordinaire et un roulement Franke réside dans les chemins de roulement. Dans nos roulements, les éléments roulants ne roulent pas sur les bagues, mais sur des joncs. Les possibilités sont infinies et permettent une conception plus libre, repoussant certaines limites.
Il n'y a pas
plus simple ni plus compact
Dans un roulement à billes en fil de fer, des bagues de roulement filigranes en fil de fer assument la fonction du palier. Cela permet d'économiser du poids et de l'espace. Le libre choix des matériaux et la conception libre de la construction environnante permettent également de réduire considérablement le poids de l'ensemble du produit.
Et c'est précis.
Les chemins de roulement sont précisément adaptés au diamètre des billes ou rouleaux. Cela permet d'obtenir des caractéristiques optimales et de garantir à la fois un fonctionnement précis et une longue durée de vie.
Résistance aux chocs et aux impacts
Les bagues des roulements à billes Franke sont en acier à ressort durci. Ils assurent la résistance aux chocs et aux vibrations. Le résultat : une grande résistance contre ces influences perturbatrices.
Compenser les déformations
Les légères déformations du logement, par exemple dues aux changements de température, sont compensées par le roulement Franke. Là où d'autres roulements échouent, le roulement Franke continue d'assurer sa fonction.
Pas de jeu. Résistance à la rotation (précharge) ajustable
Votre application est-elle axée sur la dynamique ou la précision ? Ou faut-il trouver un bon compromis ? La résistance à la rotation d'un palier à fil est réglable. Réglable à la demande. A tout moment.
Du réglage
et non
des contraintes
Les roulements Franke peuvent être utilisés dans les conceptions les plus variées. Le design de vos bagues importe peu, car la charge principale est supportée par notre roulement. Cela vous permet de déterminer presque librement la forme et le matériau idéal de votre future construction.
Tout ce que vous voulez.
Seulement ce dont vous avez besoin.
Chez Franke, vous pouvez acheter uniquement les éléments de roulement ou les couronnes d'orientation prêtes à être installées. Sur demande, en version spécifique au client, avec réducteur ou avec moteur intégré.
Roulements sur joncs
Un simple roulement sur joncs Franke suffit pour mettre votre produit en mouvement. Ils peuvent être intégrés directement dans votre conception. L'assemblage est facile et faisable par vos soins. La forme et le matériau du roulement peuvent être adaptés à vos propres besoins, par exemple en choisissant des éléments de roulement en céramique amagnétique ou en inox.
Assemblages rotatifs

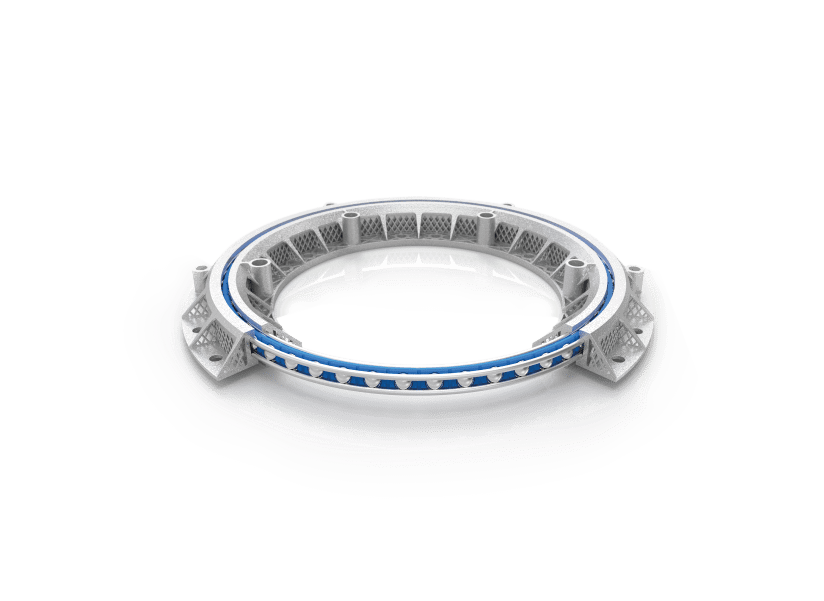

Si vous le souhaitez, nous pouvons également concevoir et fabriquer pour vous des couronnes d'orientation complètes. Elles sont encore plus simples à mettre en place que les roulements sur joncs. Les couronnes d'orientation Franke sont disponibles dans toutes les tailles, avec des alésages et des dentures personnalisables et dans de nombreux matériaux tels que l'aluminium, l'acier inoxydable, la fible de carbone ou sous forme de boîtier imprimé en 3D (y compris en métal).
Tables rotatives / systèmes
Vous préférez une solution complète d'une seule source? Franke propose des unités de positionnement et d'entraînement complètes et personnalisables, avec en option des capteurs de proximité, un accouplement et un moteur. Au sommet de la gamme, nos systèmes à entraînement direct sont une spécialité de Franke. Ils sont utilisés, par exemple, dans de nombreux appreils d'imagerie médicale
Unique
Par exemple, vous pouvez obtenir des roulements à billes avec ces propriétés :
amagnetique
compatible en environnement alimentaire
très dynamique
sans graisse
adapté aux salles blanches
adapté au froid et à la chaleur
résistant à la corrosion
extremement léger
Éléments roulants
Billes
Rouleau
Matériau des éléments roulants
Acier
Niro
Céramique
Revêtements (ATC)
Géométrie des pistes
Pistes rectifiées
Pistes profilées
Roulements minces
![[Translate to Französisch:] Rollenlager](/fileadmin/_processed_/3/f/csm_LEW_aa73881d5f.png)
Roulements à rouleaux
Roulement à quatre points de contact
Roulement à billes à contact oblique
Matériau des pistes
Acier à ressort trempé
Niro
Amagnétique
Revêtements (Dicronite, Fe-Zn)
Cages
Cage standard
Cage à bande
Cage à peigne
Cage plate
Cage à rouleaux
Segment de cage
Matériau de cage
Plastiques
PEEK
Téflon
Textile
Niro
Laiton
Lubrifiants
Lubrifiant standard
Qualité alimentaire
Lubrifiant spécial
Sans lubrifiant
Construction du logement
Dessin libre - Exemples
Libre choix du matériau - exemples
Acier
Niro
Fonte
Aluminium
Bronze
Plastiques
Carbone
Revêtements spéciaux
Anodisation
Anodisation dure
Zinc-Fer
Nickelage electrolytique
Brunissage
Galvanisé
SurTec
Denture
Bague extérieure avec denture
Bague intérieure avec denture
Bagues intérieure et extérieure avec denture
Types de denture
Denture droite
Denture hélicoïdale
Denture pour courroie crantée
Engrenage à vis sans fin
Denture spéciale
Joints d'etancheité
Perbunan-NBR (standard)
Viton
Types de joints
Chicane d'étanchéité
Joint à ressort annulaire
Joint d'arbre radial
Joint à ressort léger
Joint haute pression
Ø de 40 à 2000 mm.
En continu.
Franke fabrique des roulements à billes de n'importe quel diamètre entre 40 mm et 2000 mm (dans le dessin, seuls 1000 mm sont indiqués). Nous répondons aux besoins individuels et de série à des conditions intéressantes.
Fabrication unitaire possible
Franke est flexible - également en ce qui concerne la taille du lot. Nous développons et fabriquons pour vous des éléments de roulement individuels, des couronnes d'orientation et des solutions d'entraînement finies à partir d'une pièce.
De l'idée de départ à votre roulement personnalisé - nous sommes toujours à vos côtés
- Des conseils pertinents
- Présentation du système Franke - dans vos locaux ou dans les nôtres
- Fourniture d'échantillons
- Développement spécifiques
- Construction de prototypes et essais
- Formation à l'installation
- Services de maintenance, par exemple le reconditionnement des couronnes d'orientation
Laissez-nous vous conseiller!
D'un expert Franke via le chat vidéo, chez vous ou chez nous.
