Table tournante, haute précision
Type LTB
5% de réduction
sur votre première commande en ligne!
Les tables rotatives LTB de Franke impressionnent par leur excellente précision angulaire et leur haute résolution. Ils sont donc particulièrement adaptés aux tâches dans les domaines de la mesure, du contrôle et de l'orientation.
Description
Les tables rotatives Franke de type LTB sont des unités de positionnement ajourées au centre, prêtes à être installées. Le boîtier est en aluminium léger. Les LTB de Franke sont hautement capacitives et ont une excellente précision et résolution angulaire. Elles peuvent être utilisés dans un large éventail d'applications et conviennent principalement pour les tâches de mouvement et de positionnement dans le domaine de la mesure, du test et de l'orientation.
Propriétés - Évaluation
| Précision | |
| Vitesse | |
| Ø-Gamme | |
| Prix |
Données techniques
Matériau
Structure: Nervures en aluminium
Pistes de roulement: Acier Chrome Silicium trempé revenu
Éléments roulants: Acier trempé à roulement
Roue à vis sans fin: Alliage de bronze résistant à l'usure
Vis sans fin: CK45N trempé et rectifié
Température de fonctionnement
de -10 °C à +80 °C
Vitesse de rotation
Max. 7 min-1
Position de montage
Toute, de préférence horizontale
Lubrifiant
Avec graisse pour roulements via graisseurs
Options
Détecteurs de proximité inductifs, bride/accouplement pour montage moteur
Conseils techniques
Tableaux de données
Comparer les données et calculer les cas de charge

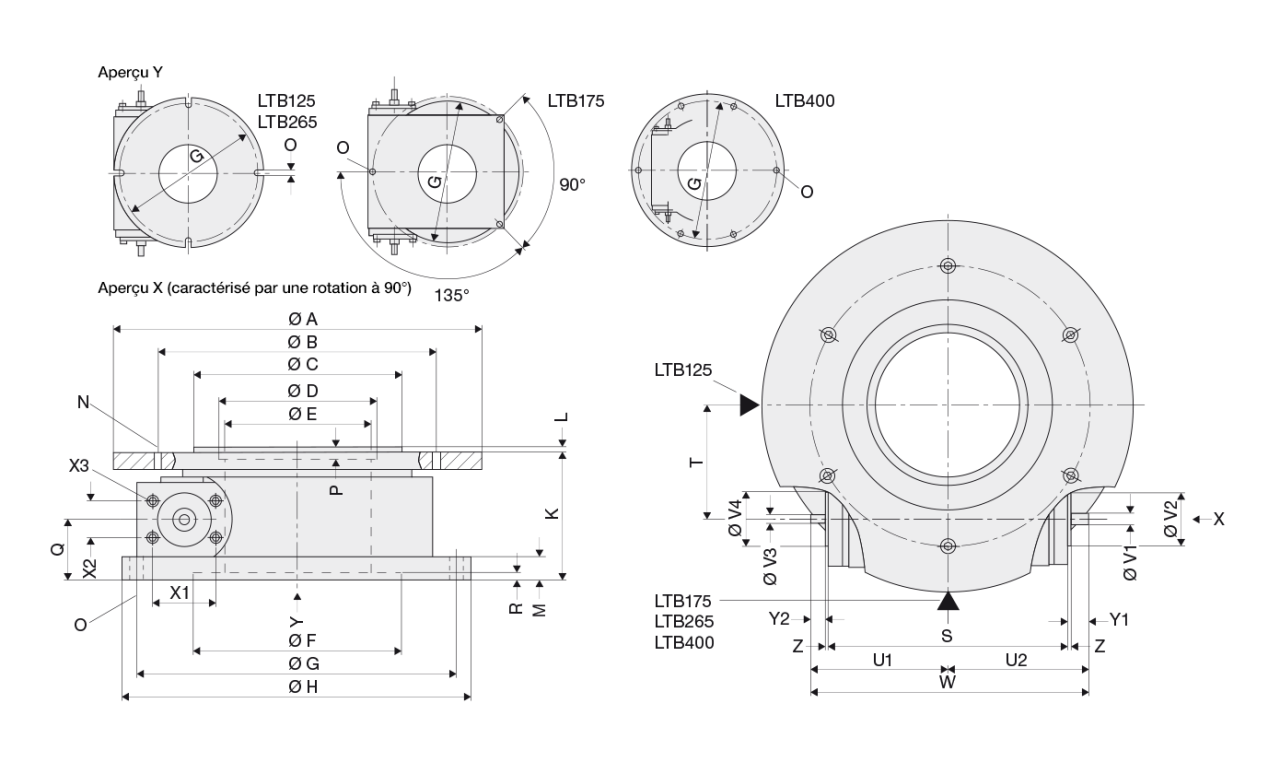

| LTB Tableau partie 1 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | Ø nominal mm |
Dimensions mm |
||||||||||
| A | B | Cg6 | DH7 | E | FH7 | G | H | K | L | M | N | |
| LTB-0125 | 125 | 100 | - | 70 | 70 | 100 | 150 | 165 | 75 | - | 10 | 4xM5 |
| LTB-0175 | 175 | 126 | - | 102 | 70 | 102 | 178 | - | 82 | - | 12 | 6xM6 |
| LTB-0265 | 265 | 200 | 150 | - | 105 | 150 | 230 | 250 | 90 | 4 | 16 | 6xM10 |
| LTB-0400 | 400 | 340 | 300 | 200 | 190 | 270 | 380 | 400 | 100 | 4 | 16 | 6xM10 |
| LTB Tableau partie 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | Ø nominal mm |
Valeurs de charge KN |
Dimensions mm |
|||||||||||||
| A | C0 | C | O | P | Q | R | S | T | U1 | U2 | V1g6 | V2g6 | V3g6 | V4g6 | W | |
| LTB-0125 | 125 | 2,0 | 4x7,0 | 5 | 34 | 5 | 112 | 60 | 67,5 | 67,5 | 6 | 22 | 6 | 22 | 135 | |
| LTB-0175 | 175 | 2,6 | 3x6,6 | 4 | 31 | 4 | 152 | 63 | 98,0 | 98,0 | 6 | 52 | 6 | 52 | 196 | |
| LTB-0265 | 265 | 4,2 | 4x10,0 | - | 43 | 5 | 171 | 81 | 95,0 | 98,0 | 8 | 38 | 6 | 38 | 193 | |
| LTB-0400 | 400 | 14,1 | 6x11,0 | 5 | 43 | 5 | 229 | 139 | 124,0 | 127,0 | 8 | 38 | 6 | 38 | 251 | |
| LTB Tableau partie 3 | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Nom | Ø nominal mm |
Moment de basculement Nm |
Vitesse d’entrée RPM |
Réduction | Vitesse de sortie RPM |
Poids kg |
CAD-Download Calculer le cas de charge |
| A | C0m | N1 max | i | N2 max | |||
| LTB-0125 | 125 | 110 | 2500 | 360 | 7 | 3,0 |
Inscrivez-vous maintenant |
| LTB-0175 | 175 | 140 | 2500 | 360 | 7 | 6,0 | |
| LTB-0265 | 265 | 310 | 2500 | 360 | 7 | 10,0 | |
| LTB-0400 | 400 | 1780 | 2500 | 360 | 7 | 27,0 | |
| Aperçu des performances | LTB-0125 | LTB-0175 | LTB-0265 | LTB-0400 | ||
|---|---|---|---|---|---|---|
| Réduction | 360:1 | 360:1 | 360:1 | 360:1 | ||
| Couple d'entrée | M1max | Nm | 0,7 | 0,9 | 1,5 | 2,0 |
| Couple de sortie | M2max | Nm | 70 | 75 | 160 | 290 |
| Précision plan / runout | µm | 20 | 20 | 20 | 30 | |
| Précision de positionnement | sec | 80 | 80 | 70 | 50 | |
| Répétabilité | sec | 16 | 14 | 10 | 8 | |
