Guidages linéaires Type FDB-R
Paire de rails simples et
Paire de patins
Low Cost

Image du produit Guidages linéaires Type FDB-R Paire de rails simples et Paire de patins Low Cost

Vous êtes ici:

Description

Les guidages linéaires Franke FDB conviennent aux tâches de mouvement linéaire dans presque toutes les industries. Ils sont particulièrement convaincants dans les applications sensibles aux coûts avec des exigences réduites en termes de charge et de bruit. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Caractéristiques

Patin à roulettesroulement à billes
RacewaysAcier à ressort, standard

Propriétés - Évaluation

Résistance
Dynamique
Résistance à la corrosion
Amagnétique
Sans lubrifiant
Prix

Données techniques

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériau

Plaque de cassette, patins à roulettes,
corps de rail: aluminium, anodisé
Chemins de roulement: acier à ressort
Galets: acier à roulement

Température de fonctionnement

−20 °C à +80 °C

Vitesse maximum

10 m/s

Accélération maximale

40 m/s2

Position de montage

Tout

Lubrifiant

Lubrifié à vie, sans entretien

Conseils techniques

PDF Conseils techniques

Tableaux de données

Comparer les données et calculer les cas de charge

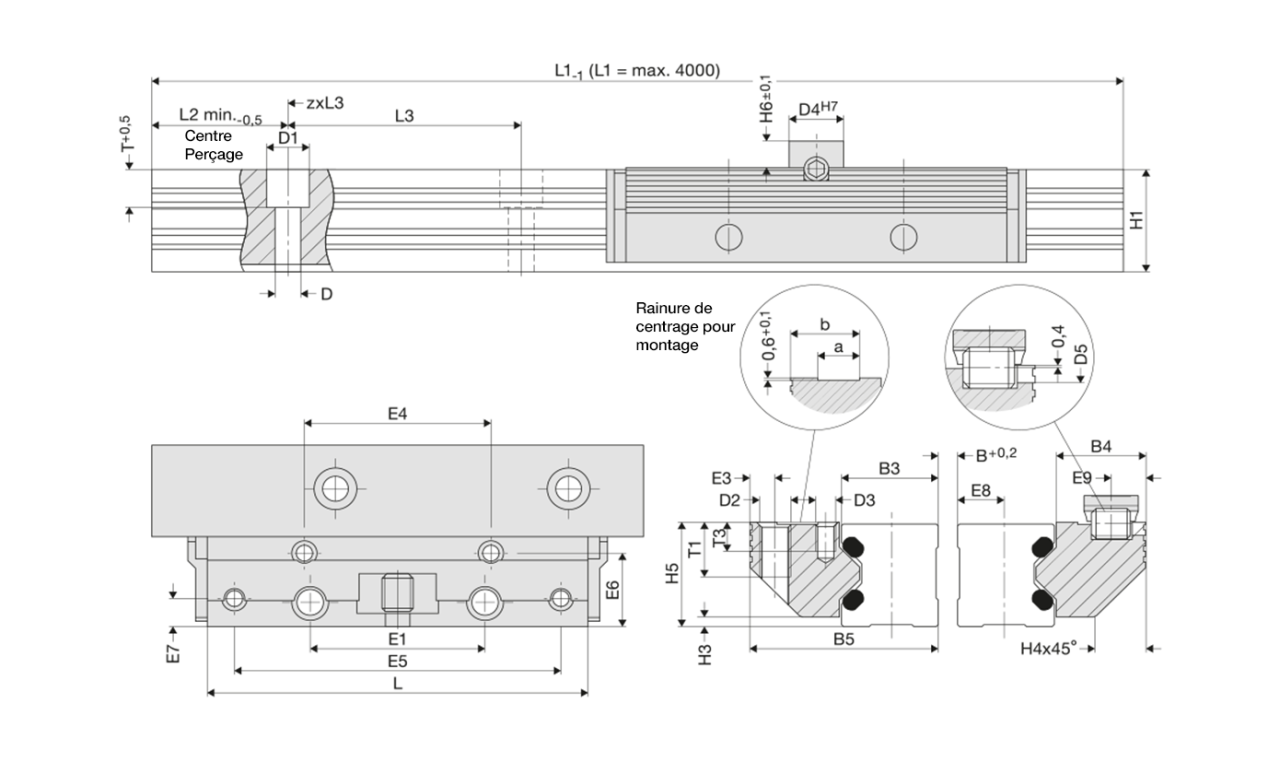

Dessin technique FDB-R
FDB-R
Nom Taille Dimensions
(mm)		 Code de commande
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5
FDB12E0200 12 64 24,4 15,0 12,00 11,9 M 3 3,4 6 M 4 8 3 25 3,4 29 57 84495L
FDB15E0200 15 78 30,9 19,0 15,25 15,2 M 4 4,5 8 M 5 10 4 30 4,4 34 68 84395L
FDB20E0200 20 92 40,9 23,0 20,00 20,4 M 5 5,5 10 M 6 10 4 40 4,9 42 80 84442L
FDB25E0200 25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84 84367L
FDB35E0200 35 135 68,9 37,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117 84368L
FDB45E0200 45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146 84369L
FDB-R
Nom Taille Dimensions
(mm)		 Code de commande
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b
FDB12E0200 12 9,7 3,4 5,5 4,9 14,7 1,4 5,5 4 40 5,5 6,0 4,5 9,5 84495L
FDB15E0200 15 12,4 4,9 7,0 5,9 18,7 2,0 8,0 5 60 6,0 7,5 5,0 12,5 84395L
FDB20E0200 20 16,9 5,9 9,5 5,9 22,6 2,0 11,0 5 60 8,0 8,0 7,5 16,0 84442L
FDB25E0200 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367L
FDB35E0200 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368L
FDB45E0200 45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369L
Capacité de charge, poids, longueur
Nom Taille Valeurs de charge
N		 Capacité de couple de la paire de patins
Nm		 Poids
kg		 Code de commande 3D
Cadenas		 Calculer
le cas de charge
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Paire de patins Rail / m
FDB12E0200 12 620 170 0,08 (B+30,3) 0,30 (B+30,3) 2,4 8,9 0,07 0,40 84495L
FDB15E0200 15 700 230 0,10 (B+36,5) 0,35 (B+36,5) 4 12 0,12 0,80 84395L
FDB20E0200 20 940 300 0,15 (B+47,0) 0,50 (B+47,0) 6 19 0,23 1,20 84442L
FDB25E0200 25 1500 700 0,35 (B+58,4) 0,70 (B+58,4) 15 32 0,35 1,80 84367L
FDB35E0200 35 3100 1400 0,70 (B+85,0) 1,50 (B+85,0) 42 95 1,00 3,10 84368L
FDB45E0200 45 6300 2700 1,40 (B+109,0) 3,10 (B+109,0) 103 238 1,80 5,00 84369L
Télécharger la fiche technique au format PDF

Comparez le guidage linéaire FDB-R avec d’autres types
Type et taille
Capacité de charge dynamique C Capacité de charge statique C0 Couple appliqué M0CX MCX M0CX/M0CZ M0CY/M0CZ Poids paire de patins Poids du rail par m
CAD Cadenas

Calculer le cas de charge
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}
Dessin technique
Fiche technique (PDF)
Retour à la vue d'ensemble du programme standard
