Couronne d'orientation en aluminium
avec denture courroie
Type LVE
5% de réduction
sur votre première commande en ligne!
Les couronnes d'orientation Franke LVE à denture extérieure sont fabriquées en aluminium, ce qui permet de gagner du poids. Ils offrent une capacité de charge élevée et conviennent pour des vitesses moyennes à élevées.
Description
Les couronnes Franke de type LVE sont prêtes à installer. Offrant une denture pour courroie crantée, des bagues en aaluminium et des éléments de roulement intégrés, elles conviennent aux vitesses de rotation et aux précisions moyennes. Les couronnes LVE sont disponibles rapidements, certains diamètres sont même en stock. Conçus comme des roulements à 4 points, ils peuvent supporter des charges élevées dans toutes les directions et sont insensibles aux chocs et aux vibrations. Les assemblages de roulements LVE sont étanches des deux côtés et sont réglés avec une précharge.
Propriétés - Évaluation
| Fonctionnement silencieux | |
| Résistance | |
| Vitesse | |
| Rigidité | |
| Poids | |
| Prix |
Données techniques
Matériau
Bagues int. / ext.: Aluminium, anodisé
Pistes de roulement: Acier Chrome Silicium trempé revenu
Éléments roulants: Acier trempé à roulement
Cages: Polyamide ou Polyurethane thermoplastique
Joints: NBR
Équipement
AT10
Température de fonctionnement
de -20 °C à +80 °C, en pic jusqu'à +100 °C
Vitesse périphérique
Max. 5 m/s, sans joints max. 10 m/s
Lubrifiant
Shell Gadus S3 V220 C2
Relubrification
Graisseurs selon DIN 3405
Conseils techniques
Tableaux de données
Comparer les données et calculer les cas de charge
| LVE Tableau partie 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | KKØ mm |
Dimensions mm |
Fixations par bague | ||||||||||||
| Ds | Dd | H | H1 | H2ZB | Dg | dw | Tse | T1g | Dah8 | DiH8 | TkA | TkI | |||
| LVE-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 160 | 6,8 | 10 | 150 | 50 | 135 | 65 | 6x |
| LVE-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 210 | 6,8 | 10 | 200 | 100 | 185 | 115 | 6x |
| LVE-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 260 | 6,8 | 10 | 250 | 150 | 235 | 165 | 8x |
| LVE-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 320 | 6,8 | 10 | 300 | 200 | 285 | 215 | 10x |
| LVE-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 372 | 9,0 | 15 | 360 | 240 | 340 | 260 | 12x |
| LVE-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 423 | 9,0 | 15 | 410 | 290 | 390 | 310 | 14x |
| LVE-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | 32 | M 10 | 483 | 11,0 | 15 | 470 | 330 | 445 | 355 | 14x |
| LVE-0450 | 450 | 18 | 11,0 | 44+/-0,6 | 37 | 32 | M 10 | 534 | 11,0 | 15 | 520 | 380 | 495 | 405 | 14x |
| LVE-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 594 | 13,0 | 20 | 580 | 420 | 550 | 450 | 14x |
| LVE-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 693 | 13,0 | 20 | 680 | 520 | 650 | 550 | 16x |
| LVE-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 808 | 13,0 | 20 | 790 | 610 | 750 | 650 | 22x |
| LVE-0800 | 800 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 920 | 13,0 | 20 | 890 | 710 | 850 | 750 | 24x |
| LVE-0900 | 900 | 20 | 14,0 | 53+/-0,7 | 45 | 38 | M 12 | 1020 | 13,0 | 20 | 990 | 810 | 950 | 850 | 24x |
| LVE-1000 | 1000 | 20 | 14,0 | 53+/-0,7 | 45 | 38 | M 12 | 1120 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 26x |
| LVE-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 1320 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 30x |
| LVE-1400 | 1400 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 1520 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 36x |
| LVE-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 1752 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 42x |
| LVE-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 1956 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 46x |
| LVE Tableau partie 2 | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nom | KKØ mm |
Valeurs de charge kN |
Couple statique kNm |
Diamètre nominal mm |
Poids kg |
CAD-Download Calculer le cas de charge |
||||
| C0a | C0r | Ca | Cr | C0m | AT10 | z | ||||
| LVE-0100 | 100 | 54 | 25 | 18 | 15 | 1,27 | 165,52 | 52 | 1,2 |
Inscrivez-vous maintenant |
| LVE-0150 | 150 | 82 | 39 | 21 | 18 | 2,90 | 216,45 | 68 | 1,8 | |
| LVE-0200 | 200 | 110 | 52 | 23 | 20 | 5,18 | 264,20 | 83 | 2,4 | |
| LVE-0250 | 250 | 138 | 65 | 25 | 22 | 8,12 | 324,68 | 102 | 3,0 | |
| LVE-0300 | 300 | 168 | 79 | 27 | 24 | 11,89 | 378,79 | 119 | 5,0 | |
| LVE-0350 | 350 | 196 | 92 | 29 | 25 | 16,18 | 429,72 | 135 | 5,8 | |
| LVE-0400 | 400 | 419 | 197 | 51 | 44 | 39,47 | 490,20 | 154 | 9,5 | |
| LVE-0450 | 450 | 477 | 225 | 54 | 47 | 50,52 | 541,13 | 170 | 10,7 | |
| LVE-0500 | 500 | 530 | 250 | 56 | 49 | 62,36 | 598,42 | 188 | 15,1 | |
| LVE-0600 | 600 | 636 | 299 | 60 | 52 | 89,80 | 700,28 | 220 | 18,2 | |
| LVE-0700 | 700 | 742 | 349 | 64 | 55 | 122,21 | 814,87 | 256 | 25,9 | |
| LVE-0800 | 800 | 848 | 399 | 67 | 58 | 159,61 | 929,47 | 292 | 29,6 | |
| LVE-0900 | 900 | 954 | 449 | 70 | 60 | 202,00 | 1.028,14 | 323 | 33,3 | |
| LVE-1000 | 1000 | 1065 | 501 | 73 | 63 | 250,50 | 1.126,82 | 354 | 37,0 | |
| LVE-1200 | 1200 | 1677 | 789 | 94 | 81 | 473,39 | 1.330,54 | 418 | 59,9 | |
| LVE-1400 | 1400 | 1956 | 920 | 99 | 86 | 644,27 | 1.527,89 | 480 | 69,9 | |
| LVE-1600 | 1600 | 1984 | 933 | 140 | 121 | 747,10 | 1.763,44 | 554 | 161,0 | |
| LVE-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946,00 | 1.967,16 | 618 | 181,0 | |
| Diamètre du roulement KK∅ |
| Fixations par bague Capacité de charge stat. C0 ax. Capacité de charge stat. C0 rad. Capacité de charge dyn. C ax. Capacité de charge dyn. C rad. Stat. moment C0m Poids Disponible |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

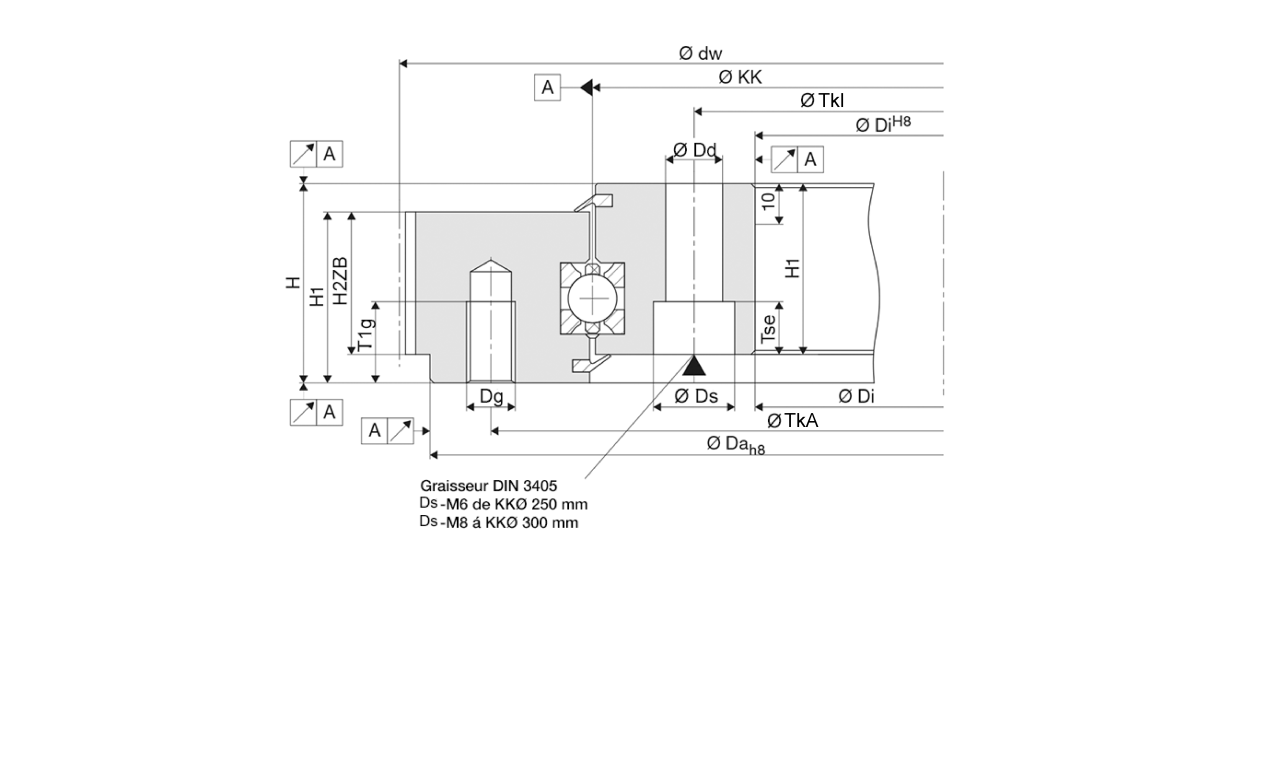

| Dessin technique |

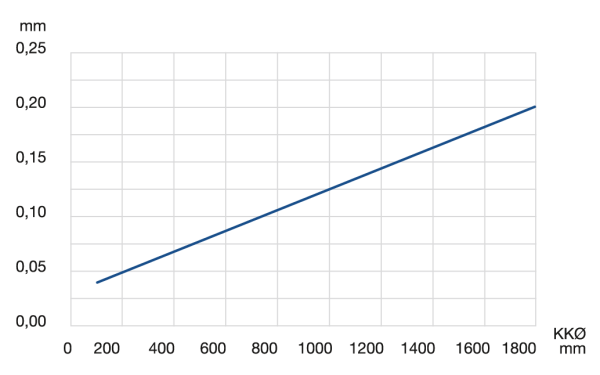

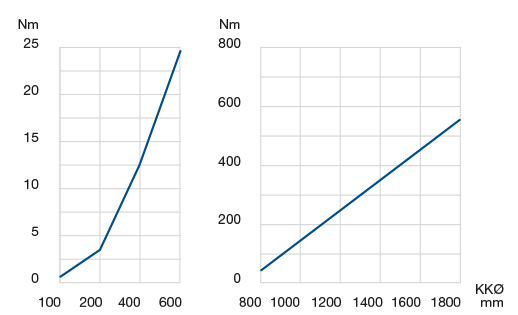

| Diagrammes |
| Fiche technique (PDF) |
