Guidages linéaires Type FDB-K
Rail double et cassette
Low Cost
Les guidages à galets en aluminium de type FDB sont équipés de roulements à billes et convainquent par un prix particulièrement bas.
Description
Les guidages linéaires Franke FDB conviennent aux tâches de mouvement linéaire dans presque toutes les industries. Ils sont particulièrement convaincants dans les applications sensibles aux coûts avec des exigences réduites en termes de capacité de charge. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.
Caractéristiques
| Patin à roulettes | Roulement à billes |
| Raceways | Acier à ressort, standard |
Propriétés - Évaluation
| Résistance | |
| Dynamique | |
| Résistance à la corrosion | |
| Amagnétique | |
| Sans lubrifiant | |
| Prix |
Données techniques
Longueur de course
Une seule pièce de 200 mm à 4000 mm, connectable à l'infini
Matériau
Plaque de cassette, patins à roulettes,
corps de rail: aluminium, anodisé
Chemins de roulement: acier à ressort
galets: acier à roulement
Température de fonctionnement
−20 °C à +80 °C
Vitesse maximum
10 m/s
Accélération maximale
40 m/s2
Position de montage
Tout
Lubrifiant
Lubrifié à vie, sans entretien
Conseils techniques
Tableaux de données
Comparer les données et calculer les cas de charge

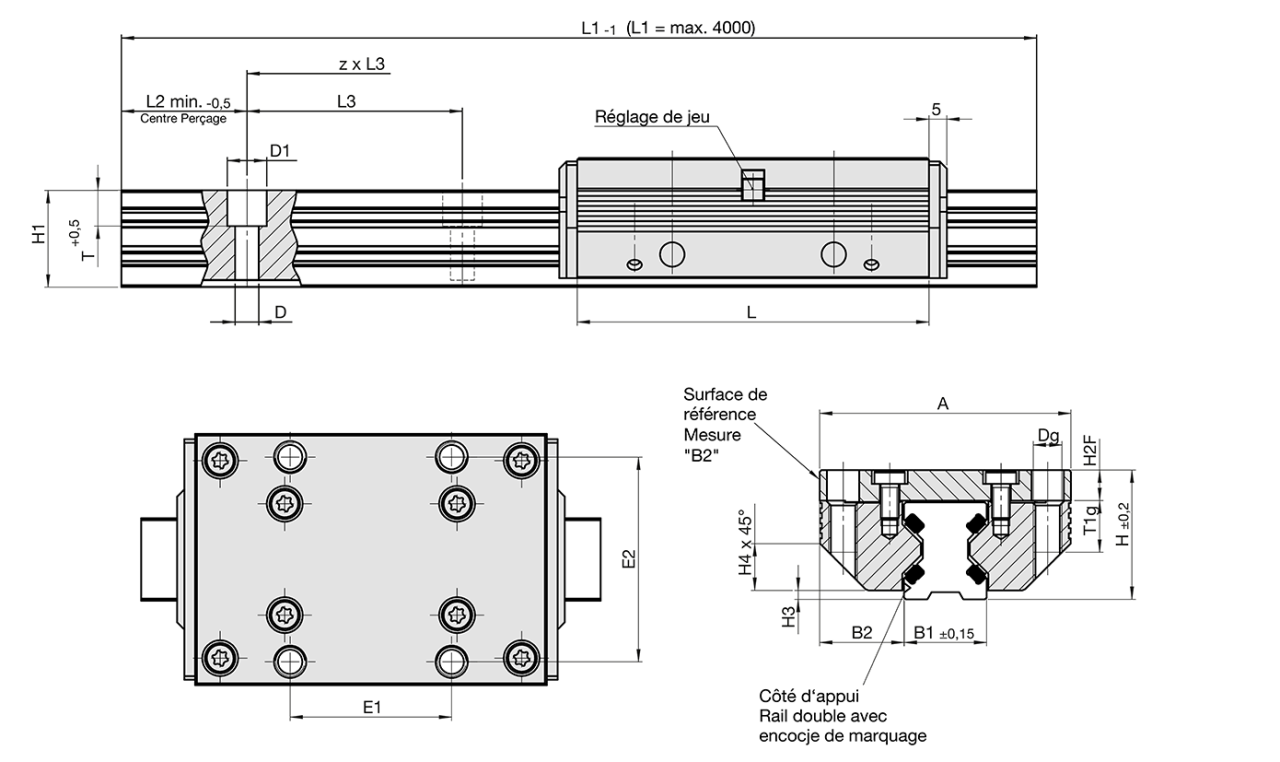

| FDB-K | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Taille | Dimensions (mm) |
Code de commande | ||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | ||
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 | 84494L |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 | 84396L |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 | 84441L |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 | 84363L |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M10 | 62 | 84364L |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M12 | 80 | 84365L |
| FDB-K | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Taille |
Dimensions (mm) |
Code de commande | ||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | ||
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 | 84494L |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 | 84396L |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 | 84441L |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 | 84363L |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 | 84364L |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 | 84365L |
| Capacité de charge, poids, longueur | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Taille | Valeurs de charge N |
Capacité de couple de la cassette Nm |
Poids kg |
Code de commande | 3D Cadenas | Calculer le cas de charge | |||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cassette | Rail / m | ||||
| 12 | 620 | 170 | 1,6 | 5,7 | 2,4 | 8,9 | 0,09 | 0,40 | 84494L | ||
| 15 | 700 | 230 | 2,5 | 7,5 | 4,0 | 12,0 | 0,17 | 0,80 | 84396L | ||
| 20 | 940 | 300 | 4,0 | 13,0 | 6,0 | 19,0 | 0,35 | 1,30 | 84441L | ||
| 25 | 1500 | 700 | 11,0 | 23,0 | 15,0 | 32,0 | 0,50 | 1,60 | 84363L | ||
| 35 | 3100 | 1400 | 32,0 | 72,0 | 42,0 | 95,0 | 1,40 | 2,60 | 84364L | ||
| 45 | 6300 | 2700 | 86,0 | 200,0 | 103,0 | 238,0 | 2,50 | 4,50 | 84365L | ||
| Type et taille |
| Capacité de charge dynamique C Capacité de charge statique C0 rad. Couple appliqué M0CX MCX M0CX/M0CZ M0CY/M0CZ Poids de la cassette Poids du rail par m |
| CAD Cadenas |
| Calculer le cas de charge |
