Couronnes d'orientation en plastique (POM)
Type LVK
5% de réduction
sur votre première commande en ligne!
Les couronnes d'orientation de type LVK de Franke offrent tous les avantages de la technologie des roulements à billes combinés dans un boîtier en plastique léger.
Description
Les couronnes d'orientation de type Franke LVK sont des couronnes d'orientation prêtes à monter avec des couronnes de logement en plastique (POM) et des éléments de roulement intégrés. Les Franke LVK conviennent aux vitesses de rotation et précisions moyennes. Conçus comme des roulements à 4 points, ils absorbent des charges également élevées dans toutes les directions et sont insensibles aux chocs et aux vibrations. Les couronnes d'orientation LVK sont insensibles aux influences environnementales et peuvent également être utilisées dans la technologie alimentaire et la pharmacie.
VEUILLEZ NOTER: Les couronnes d'orientation en plastique sont disponibles à partir d'une quantité de 20 pièces. Pour les quantités inférieures, nous vous proposons des couronnes d'orientation avec des bagues imprimées en 3D. Sur demande, nous pouvons également les adapter à votre conception. Nous nous ferons un plaisir de vous conseiller !
Propriétés - Évaluation
| Fonctionnement silencieux | |
| Résistance | |
| Vitesse | |
| Rigidité | |
| Poids | |
| Prix |
Données techniques
Matériau
Bague intérieure/extérieure: polyoxyméthylène (POM)
Courses à billes: acier inoxydable (1.4310)
Eléments roulants: acier inoxydable
Cage: Polyamide (PA12)
Température de fonctionnement
de -10 °C à +80 °C, en pic jusqu'à +100 °C
Vitesse périphérique
Max. 4 m/s
Lubrifiant
Klüber UH1 14-151
Relubrification
Graisseurs selon DIN 3405
Conseils techniques
Tableaux de données
Comparer les données et calculer les cas de charge

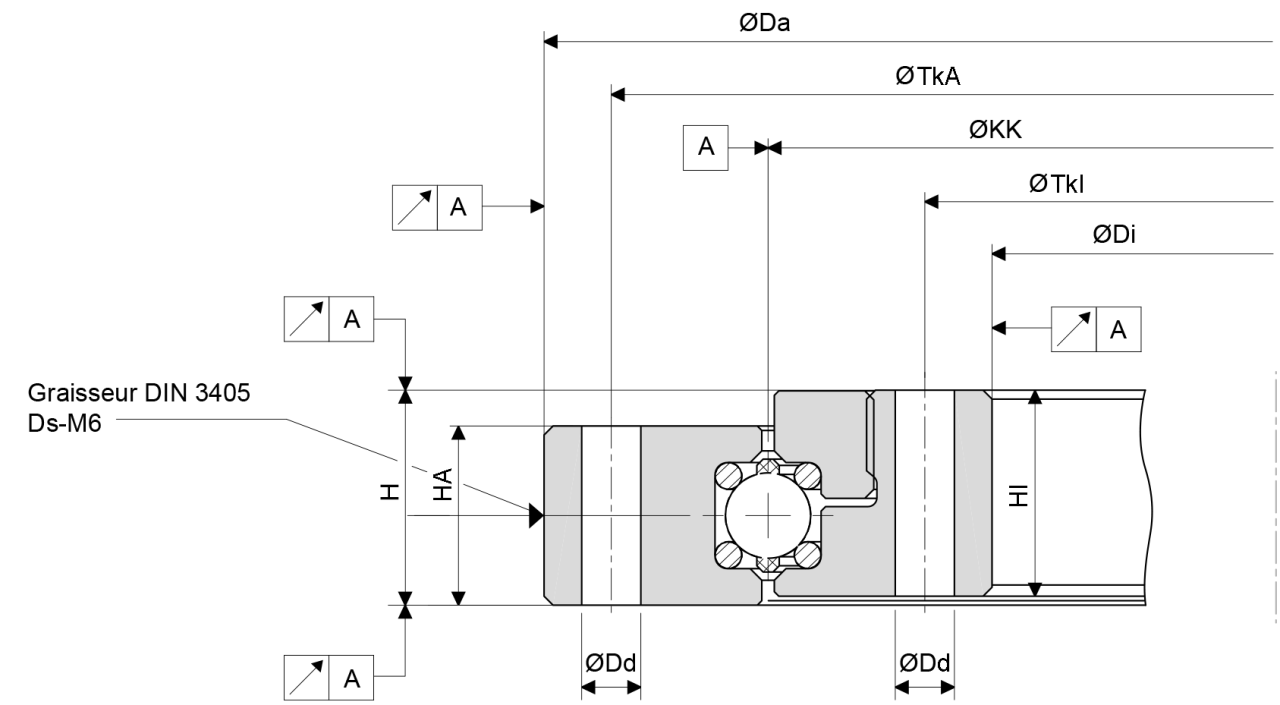

| LVK Tableau partie 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nom | KKØ mm |
Dimensions mm |
Fixations par bague | |||||||
| Dah8 | Dd | DiH8 | H | HA | HI | TkA | TkI | |||
| LVK-0100 | 100 | 150 | 6,6 | 50 | 24 | 20 | 23 | 135 | 65 | 6x |
| LVK-0150 | 150 | 200 | 6,6 | 100 | 24 | 20 | 23 | 185 | 115 | 8x |
| LVK-0200 | 200 | 250 | 6,6 | 150 | 24 | 20 | 23 | 235 | 165 | 8x |
| LVK Tableau partie 2 | MyFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Nom | KKØ mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
CAD-Download Calculer le cas de charge |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVK-0100 | 100 | 5,6 | 2,0 | 5,6 | 2,0 | 0,07 | 0,5 |
Inscrivez-vous maintenant |
| LVK-0150 | 150 | 8,1 | 2,9 | 5,6 | 2,0 | 0,14 | 0,8 | |
| LVK-0200 | 200 | 10,6 | 3,8 | 10,6 | 3,8 | 0,25 | 1,0 | |
| Diamètre du roulement KK∅ |
| Fixations par bague Capacité de charge stat. C0 ax. Capacité de charge stat. C0 rad. Capacité de charge dyn. C ax. Capacité de charge dyn. C rad. Stat. moment C0m Poids Disponible |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Dessin technique |
| Diagrammes |
| Fiche technique (PDF) |
