Guide linéaire type FDI-K
Rail double et cassette
Adapté au vide

FDI-K

La description

Les guidages linéaires Franke FDI sont équipés de roulements à aiguilles compatibles avec le vide et sont presque entièrement fabriqués en aluminium léger. La conception, le matériau et les lubrifiants spéciaux empêchent le dégazage sous vide. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Caractéristiques

Patin à roulettes Roulements à aiguilles
Raceways Acier inoxydable

Propriétés - Évaluation

Résilience
Dynamique
Résistance à la corrosion
Amagnétique
Sans lubrifiant
Prix

Données techniques

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériau

Plaque de cassette, patins à galets,
corps de rail: aluminium
Raceways: non corosif acier
Galets: acier à roulement non corosif, entièrement aiguilletés

Plage de fonctionnement:
Ultra Vide poussé 10-7 à 10-12 mbar.

Température de fonctionnement

−20 ° C à +80 ° C

Vitesse maximum

1 m / s

Accélération maximale

5 m/s2

Position de montage

Tout

Graisse

Lubrifié à vie avec une graisse adaptée au vide poussé, sans entretien


Tableaux de données

Comparer les données et calculer les cas de charge
FDI-K
Taille Dimensions
(mm)
Code de commande
A L H B1 B2 D D1 D2 E1
12 37 64 19 12,00 12,50 3,4 6 M 4 25 84494NV
15 47 78 24 15,50 15,75 4,5 8 M 5 30 84396NV
20 63 92 30 21,00 21,00 5,5 10 M 6 40 84441NV
25 70 98 36 23,00 23,50 6,6 11 M 8 45 84363NV
35 100 135 48 32,00 34,00 9,0 15 M 10 62 84364NV
45 120 165 60 45,00 37,50 11,0 18 M 12 80 84365NV




FDI-K
Taille

Dimensions
(mm)
Code de commande
E2 H1 H2 H3 H4 L2 L3 T T1
12 30 14,7 4,0 1,4 5,5 10 40 5,5 8 84494NV
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10 84396NV
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12 84441NV
25 57 27,0 8,5 2,5 13,0 10 60 10,0 16 84363NV
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20 84364NV
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24 84365NV




Capacité de charge, poids, longueur
Taille Valeurs de charge
N
Capacité de couple de la cassette
Nm
Poids
kg
Code de commande 3D
Cadenas
Calculer
le cas de charge
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Cassette Rail / m
12 550 600 5,5 5,0 8,5 8,0 0,09 0,40 84494NV
15 1350 1500 17,0 15,0 26,0 23,0 0,17 0,80 84396NV
20 2150 2500 36,0 30,0 51,5 44,0 0,35 1,30 84441NV
25 2900 4150 66,0 46,0 92,0 64,0 0,50 1,60 84363NV
35 5000 7250 171,0 118,0 226,0 125,0 1,40 2,60 84364NV
45 8500 10200 325,0 271,0 387,0 322,0 2,50 4,50 84365NV
Type et taille
Capacité de charge dynamique C Capacité de charge statique C0 rad. Couple appliqué M0CX MCX M0CX/M0CZ M0CY/M0CZ Poids de la cassette Poids du rail par m
CAD Cadenas

Calculer le cas de charge
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

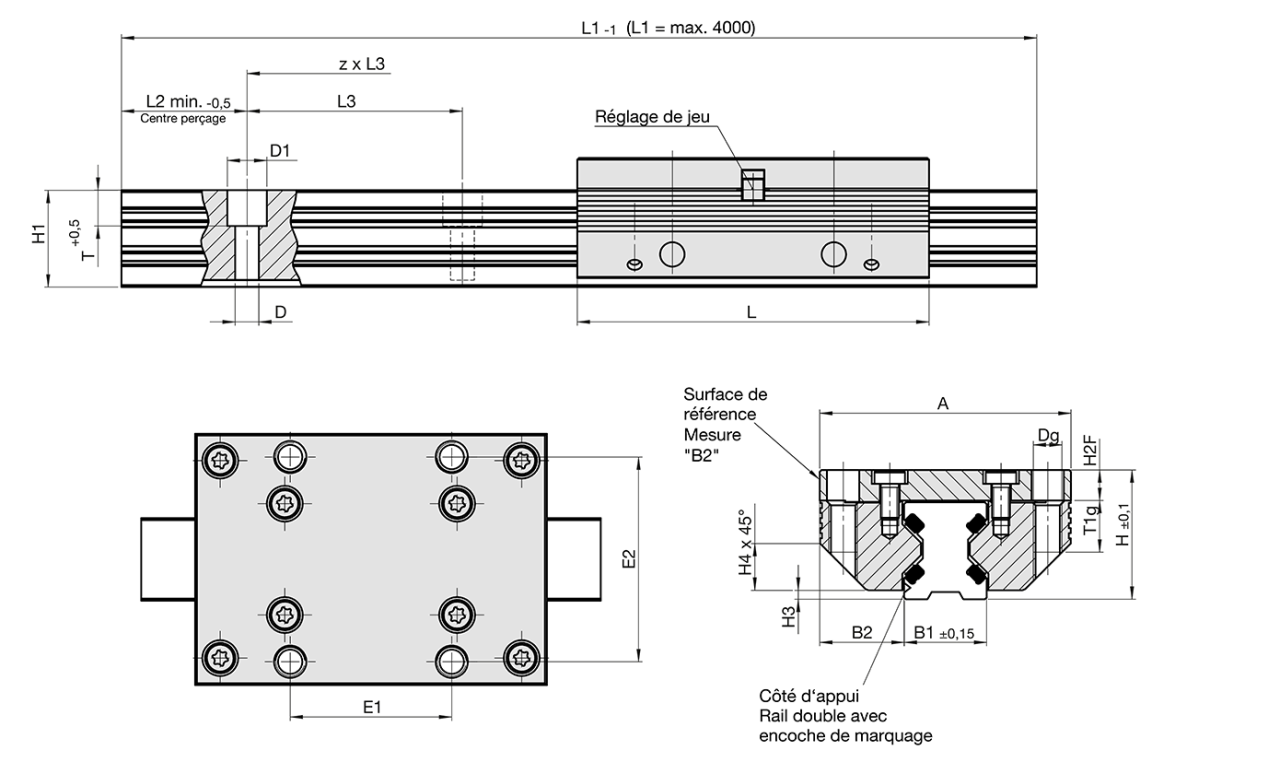

Dessin technique
