Guidages linéaires Type FDA-R
Paire de rails simples et
Paire de patins
Standard

FDA-R

Description

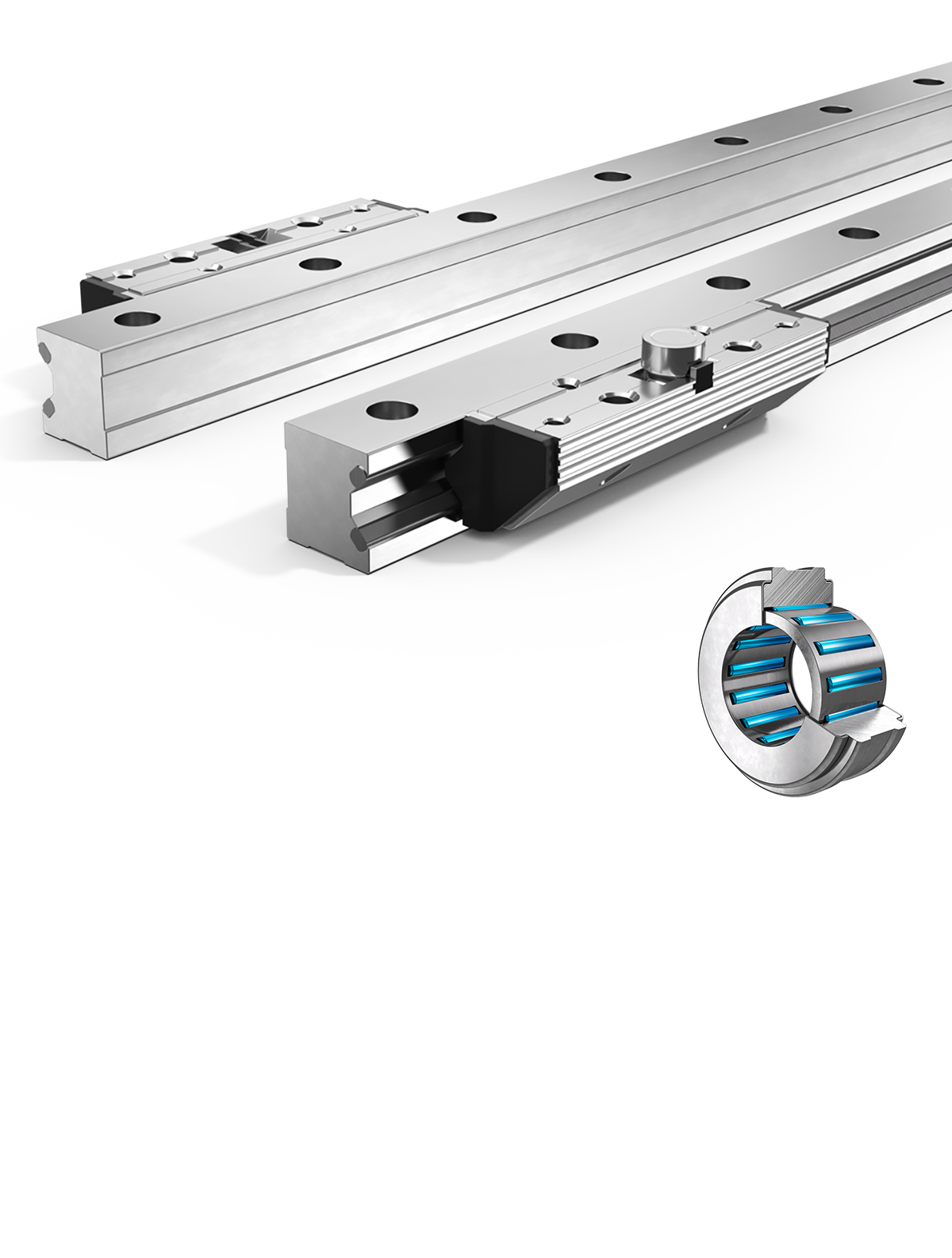

Les guidages linéaires Franke FDA sont équipés de roulements à aiguilles de très haute qualité, très silencieux et fluides et sont presque entièrement en aluminium léger. Les roulements à galets étanches permettent un fonctionnement sans entretien pendant toute la durée de vie. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Caractéristiques

Patin à roulettesRoulements à aiguilles
RacewaysAcier à ressort

Propriétés - Évaluation

Résistance
Dynamique
Résistance à la corrosion
Amagnétique
Sans lubrifiant
Prix

Données techniques

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériau

Plaque de cassette, patins à roulettes,
corps de rail: aluminium, anodisé
Chemins de roulement: acier à ressort
Galets: acier à roulement

Température de fonctionnement

−20 °C à +80 °C

Vitesse maximum

10 m/s

Accélération maximale

40 m/s2

Position de montage

Tout

Lubrifiant

Lubrifié à vie, sans entretien


Tableaux de données

Comparer les données et calculer les cas de charge
FDA-R

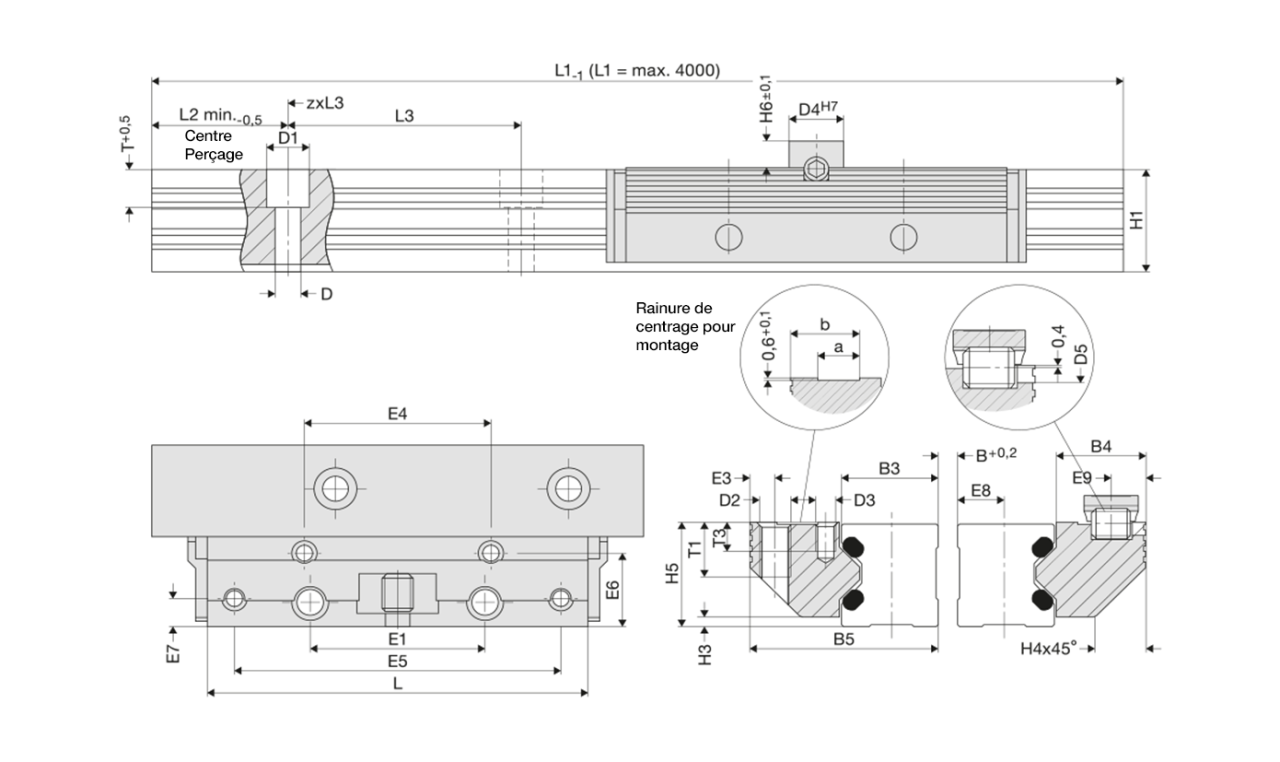

Nom Taille Dimensions
(mm)
Code de commande
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5
FDA12R 12 64 24,4 15,0 12,00 11,9 M 3 3,4 6 M 4 8 3 25 3,4 29 57 84495A
FDA15R 15 78 30,9 19,0 15,25 15,2 M 4 4,5 8 M 5 10 4 30 4,4 34 68 84395A
FDA20R 20 92 40,9 23,0 20,00 20,4 M 5 5,5 10 M 6 10 4 40 4,9 42 80 84442A
FDA25R 25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84 84367A
FDA35R 35 135 68,9 37,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117 84368A
FDA45R 45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146 84369A
FDA-R
Nom Taille Dimensions
(mm)
Code de commande
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b
FDA12R 12 9,7 3,4 5,5 4,9 14,7 1,4 5,5 4 40 5,5 6,0 4,5 9,5 84495A
FDA15R 15 12,4 4,9 7,0 5,9 18,7 2,0 8,0 5 60 6,0 7,5 5,0 12,5 84395A
FDA20R 20 16,9 5,9 9,5 5,9 22,6 2,0 11,0 5 60 8,0 8,0 7,5 16,0 84442A
FDA25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367A
FDA35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368A
FDA45R 45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369A
Capacité de charge, poids, longueur
Nom Taille Valeurs de charge
N
Capacité de couple de la paire de patins
Nm
Poids
kg
Code de commande 3D
Cadenas
Calculer
le cas de charge
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Paire de patins Rail / m
FDA12R 12 2800 3000 0,6 (B+30,3) 0,6 (B+30,3) 40 43 0,07 0,40 84495A
FDA15R 15 4200 3400 1,5 (B+36,5) 1,4 (B+36,5) 72 58 0,12 0,80 84395A
FDA20R 20 5400 5400 2,5 (B+47,0) 2,2 (B+47,0) 111 111 0,23 1,20 84442A
FDA25R 25 9000 10100 4,2 (B+58,4) 2,9 (B+58,4) 198 222 0,35 1,80 84367A
FDA35R 35 12500 18000 7,3 (B+85,0) 5,0 (B+85,0) 388 559 1,00 3,10 84368A
FDA45R 45 21200 25900 10,2 (B+109,0) 8,5 (B+109,0) 806 983 1,80 5,00 84369A
Type et taille
Capacité de charge dynamique C Capacité de charge statique C0 Couple appliqué M0CX MCX M0CX/M0CZ M0CY/M0CZ Poids paire de patins Poids du rail par m
