Roulement à rouleaux de type LVW

Name: LVW-0200
Brand: Franke
SKU: 616203

616203

Bearing diameter KK

Tailles spéciales sur demande

Prix unitaire :		-,- EUR
Prix		-,- EUR

Quantité

Description

Les couronnes d'orientation Franke de type LVW conviennent aux vitesses de rotation et précisions moyennes. Elles se distinguent par une marche souple même sous charge de moment élevée, une grande rigidité et un faible poids grâce à leur construction en aluminium.

Les galets disposés en croix absorbent des charges élevées dans toutes les directions. Les couronnes d'orientation de type LVW sont insensibles aux chocs et aux vibrations. Contrairement à un élément de roulement, la LVW se présente sous la forme d'une unité entièrement prémontée : bague intérieure et bague extérieure en aluminium anodisé, avec perçages de fixation prêts à l'emploi. Elle peut ainsi être vissée directement entre deux composants, sans qu'une construction adjacente propre ne soit nécessaire.

Matériaux

Bagues intérieure et extérieure : aluminium anodisé

Bagues de roulement : acier au chrome-silicium trempé et revenu

Éléments roulants : acier à roulement trempé

Cage : polyamide

Joint : NBR

Plage de température de fonctionnement : de -20 °C à +80 °C, jusqu’à +100 °C pendant de courtes durées

Vitesse périphérique : max. 2 m/s

Graisse : Shell Gadus S3 V220 C2

Regraissage : via un graisseur fileté DIN 3405

Température de fonctionnement

de -30 °C à +80 °C, jusqu'à +100 °C pendant de courtes périodes

Vitesse périphérique

Max. 2 m/s

Lubrifiant

Shell Gadus S3 V220 C2

Relubrification

À l'aide de graisseurs conformes à la norme DIN 3405

Course fluide
Précision
Vitesse
Rigidité
Montage
Prix

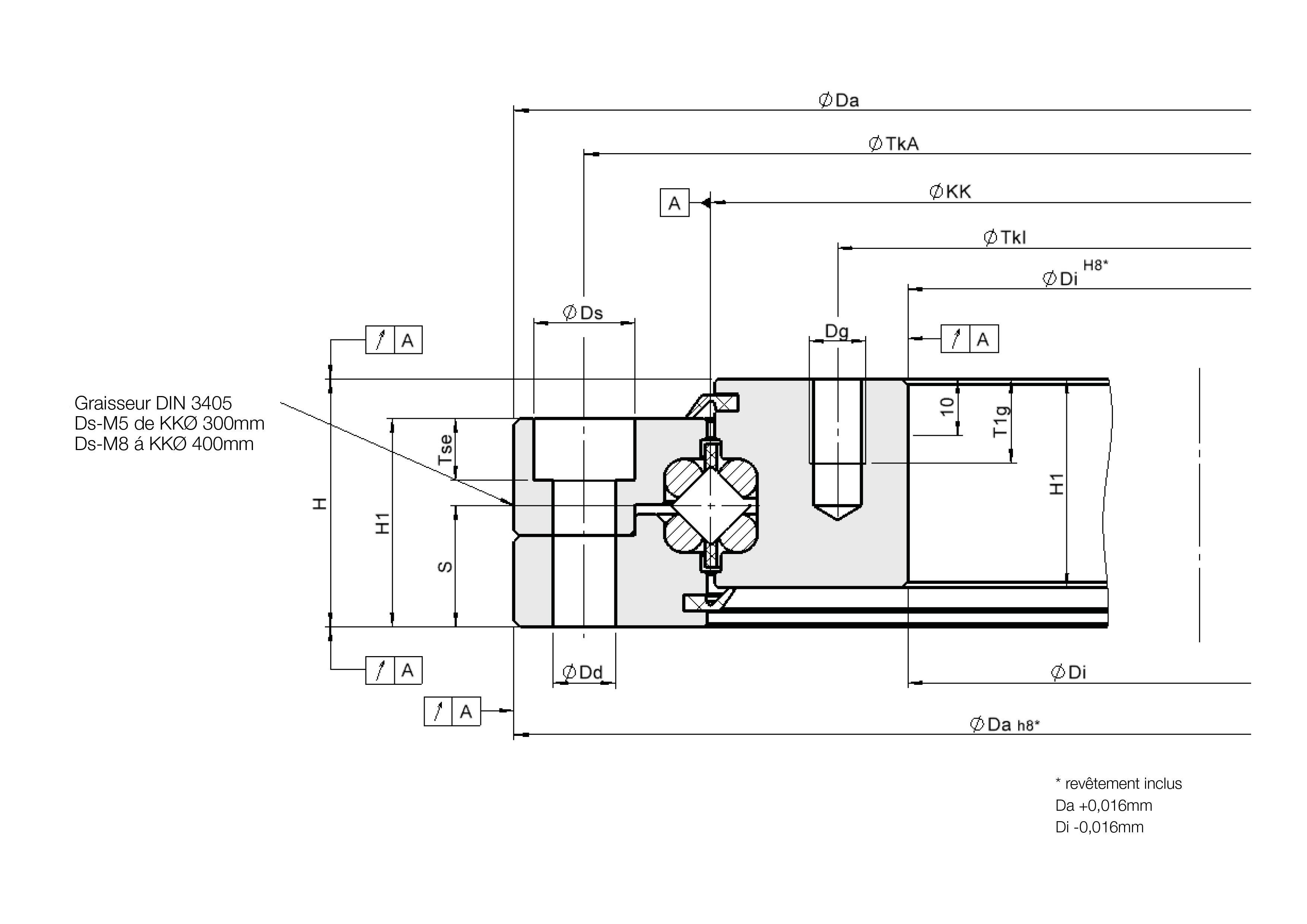

Tableau de données

		Dimensions mm											Fixation par anneau
Nom	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da_h8	Di^H8	TkA	TkI
LVW-0200	200	11	6.6	34	27	M6	6.8	10	250	150	235	165	8
LVW-0300	300	15	9	38	31	M8	9	15	360	240	340	260	12
LVW-0400	400	18	11	44	37	M10	11	15	470	330	445	355	14
LVW-0500	500	20	14	49	42	M12	13	20	580	420	550	450	14
