Couronne d'orientation en acier
avec denture extérieure
Type LVD

LVD

Description

Les couronnes Franke de type LVD sont prêtes à installer. Offrant une denture extérieure, des bagues en acier et des éléments de roulement intégrés, elles conviennent aux vitesses de rotation et aux précisions moyennes. Les couronnes LVD sont disponibles rapidements, certains diamètres sont même en stock. Conçus comme des roulements à 4 points, ils peuvent supporter des charges élevées dans toutes les directions et sont insensibles aux chocs et aux vibrations. Les assemblages de roulements LVD sont étanches des deux côtés et sont réglés avec une précharge.

Propriétés - Évaluation

Fonctionnement silencieux
Résilience
Vitesse
Rigidité
Poids
Prix

Données techniques

Matériau

Bagues ext.: 42CrMo4V
Bagues int.: C45N
Pistes de roulement: Acier Chrome Silicium trempé revenu
Éléments roulants: Acier trempé à roulement
Cages: Polyamide ou Polyurethane thermoplastique
Joints: NBR

Équipement

DIN 3967, qualité 8e25, denture droite, module voir tableau ci-dessous

Température de fonctionnement

de -20 °C à +80 °C, en pic jusqu'à +100 °C

Vitesse périphérique

Max. 5 m/s, sans joint max. 10 m/s

Lubrifiant

Shell Gadus S3 V220 C2

Relubrification

Graisseurs selon DIN 3405

Informations complémentaires sur les fixations, les intervalles de graissage, le choix des roulements, le calcul, le montage et le réglage


Tableaux de données

Comparer les données et calculer les cas de charge
LVD Tableau partie 1
Nom KKØ
mm
Dimensions
mm
Fixations par bague

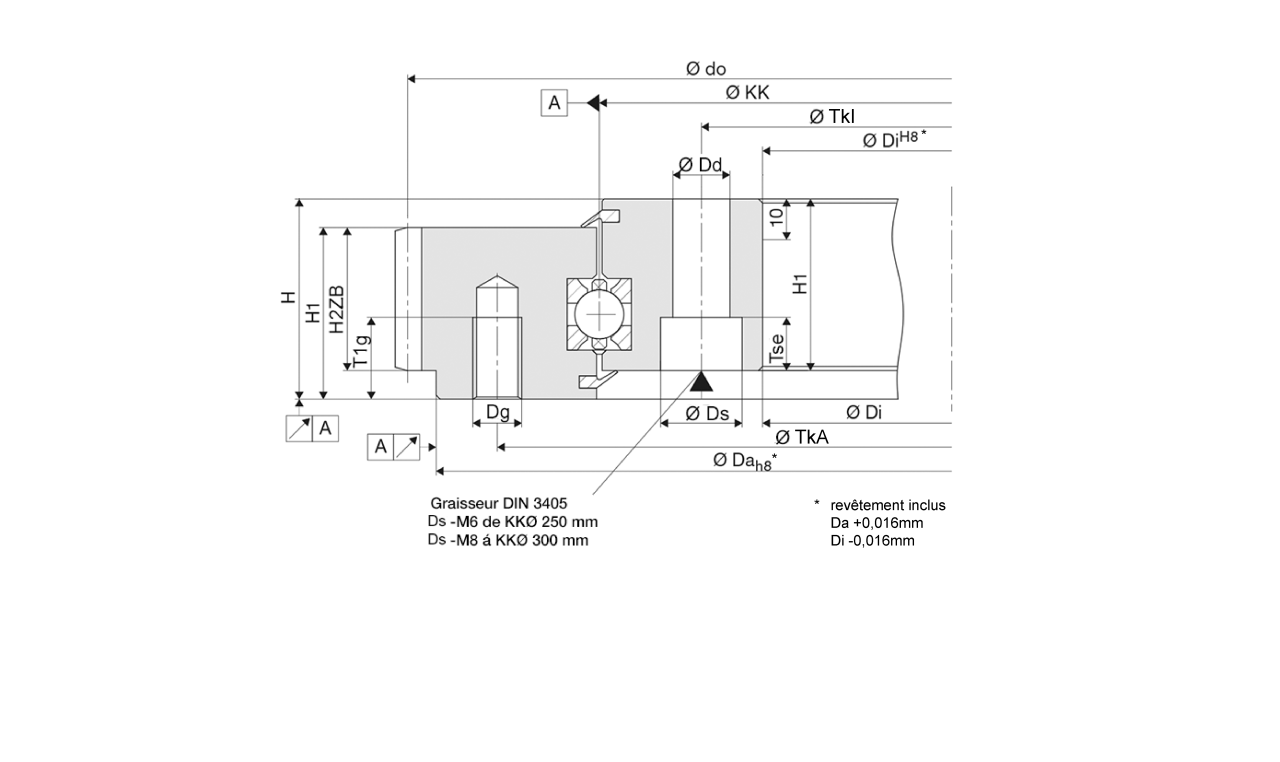

Ds Dd H H1 H2ZB Dg Tse T1g Dah8 DiH8 TKa TKi d00
LVD-0100 100 11 6,6 34+/-0,4 27 22 M 6 6,8 10 150 50 135 65 160 6x
LVD-0150 150 11 6,6 34+/-0,4 27 22 M 6 6,8 10 200 100 185 115 210 6x
LVD-0200 200 11 6,6 34+/-0,4 27 22 M 6 6,8 10 250 150 235 165 260 8x
LVD-0250 250 11 6,6 34+/-0,4 27 22 M 6 6,8 10 300 200 285 215 320 10x
LVD-0300 300 15 9,0 38+/-0,4 31 26 M 8 9,0 15 360 240 340 260 372 12x
LVD-0350 350 15 9,0 38+/-0,4 31 26 M 8 9,0 15 410 290 390 310 423 14x
LVD-0400 400 18 11,0 44+/-0,5 37 32 M 10 11,0 15 470 330 445 355 483 14x
LVD-0450 450 18 11,0 44+/-0,5 37 32 M 10 11,0 15 520 380 495 405 534 14x
LVD-0500 500 20 14,0 49+/-0,5 42 35 M 12 13,0 20 580 420 550 450 594 14x
LVD-0600 600 20 14,0 49+/-0,5 42 35 M 12 13,0 20 680 520 650 550 693 16x
LVD-0700 700 20 14,0 53+/-0,5 45 38 M 12 13,0 20 790 610 750 650 808 22x
LVD-0800 800 20 14,0 53+/-0,5 45 38 M 12 13,0 20 890 710 850 750 920 24x
LVD-0900 900 20 14,0 53+/-0,5 45 38 M 12 13,0 20 990 810 950 850 1020 24x
LVD-1000 1000 20 14,0 53+/-0,5 45 38 M 12 13,0 20 1090 910 1050 950 1120 26x
LVD-1200 1200 26 18,0 60+/-0,5 52 44 M 16 17,5 25 1300 1100 1265 1135 1320 30x
LVD-1400 1400 26 18,0 60+/-0,5 52 44 M 16 17,5 25 1500 1300 1465 1335 1520 36x
LVD-1600 1600 26 18,0 90+/-0,5 82 69 M 16 17,5 25 1730 1470 1685 1515 1752 42x
LVD-1800 1800 26 18,0 90+/-0,5 82 69 M 16 17,5 25 1930 1670 1885 1715 1956 46x




LVD Tableau partie 2
Nom ΚΚØ
mm
Valeurs de charge
kN
Couple statique
kNm
Denture Poids
kg
Code de commande Disponibilité 3D Calculer
le cas de charge
C0a C0r Ca Cr C0m Module m Nombre de dents
LVD-0100 100 54 25 18 15 1 2 80 3,4 97186A en stock
LVD-0150 150 82 39 21 18 3 2 105 5,0 97187A
LVD-0200 200 110 52 23 20 5 2 130 6,7 94119A en stock
LVD-0250 250 138 65 25 22 8 2 160 8,4 97189A
LVD-0300 300 168 79 27 24 12 3 124 14,1 94120A en stock
LVD-0350 350 196 92 29 25 16 3 141 16,5 97191A
LVD-0400 400 419 197 51 44 39 3 161 26,0 94121A en stock
LVD-0450 450 477 225 54 47 51 3 178 29,2 97193A
LVD-0500 500 530 250 56 49 62 3 198 42,4 94117A
LVD-0600 600 636 299 60 52 90 3 231 50,8 94118A
LVD-0700 700 742 349 64 55 122 4 202 73,0 97196A
LVD-0800 800 848 399 67 58 160 5 184 83,2 97197A
LVD-0900 900 954 449 70 60 202 5 204 93,6 97198A
LVD-1000 1000 1065 501 73 63 251 5 224 104,0 97199A
LVD-1200 1200 1677 789 94 81 473 5 264 158,5 97200A
LVD-1400 1400 1956 920 99 86 644 5 304 184,9 97201A
LVD-1600 1600 1984 933 140 121 747 6 292 430,8 97202A
LVD-1800 1800 2234 1050 146 126 946 6 326 484,2 97203A

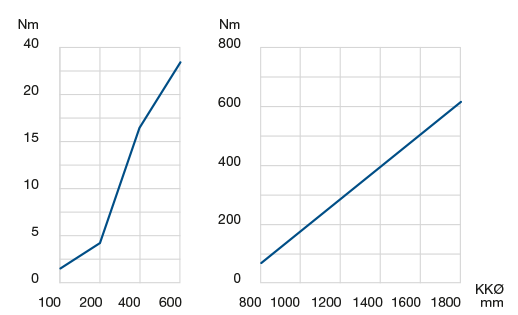

Résistance rotative
Résistance rotative

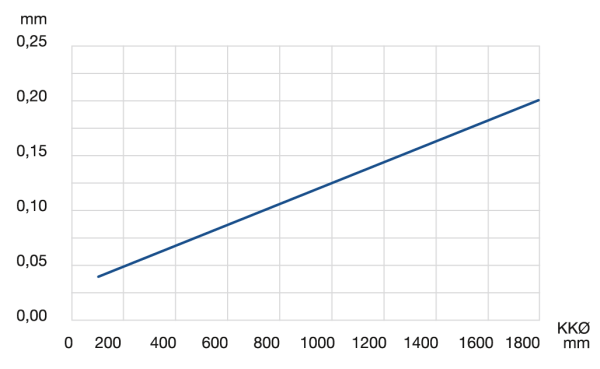

Précision du battement radial et axial
Précision du battement radial et axial
Diamètre du roulement KK∅
Fixations par bague Capacité de charge statique C0 ax. Capacité de charge statique C0 rad. Capacité de charge dynamique C ax. Capacité de charge dynamique C rad. Stat. moment C0m Poids Disponible
CAD Cadenas

Calculer le cas de charge
