Couronnes d'orientation en acier
Type LVA
Les couronnes d'orientation LVA de type Franke offrent une bonne capacité de charge et un fonctionnement souple - à un prix attractif.
Description

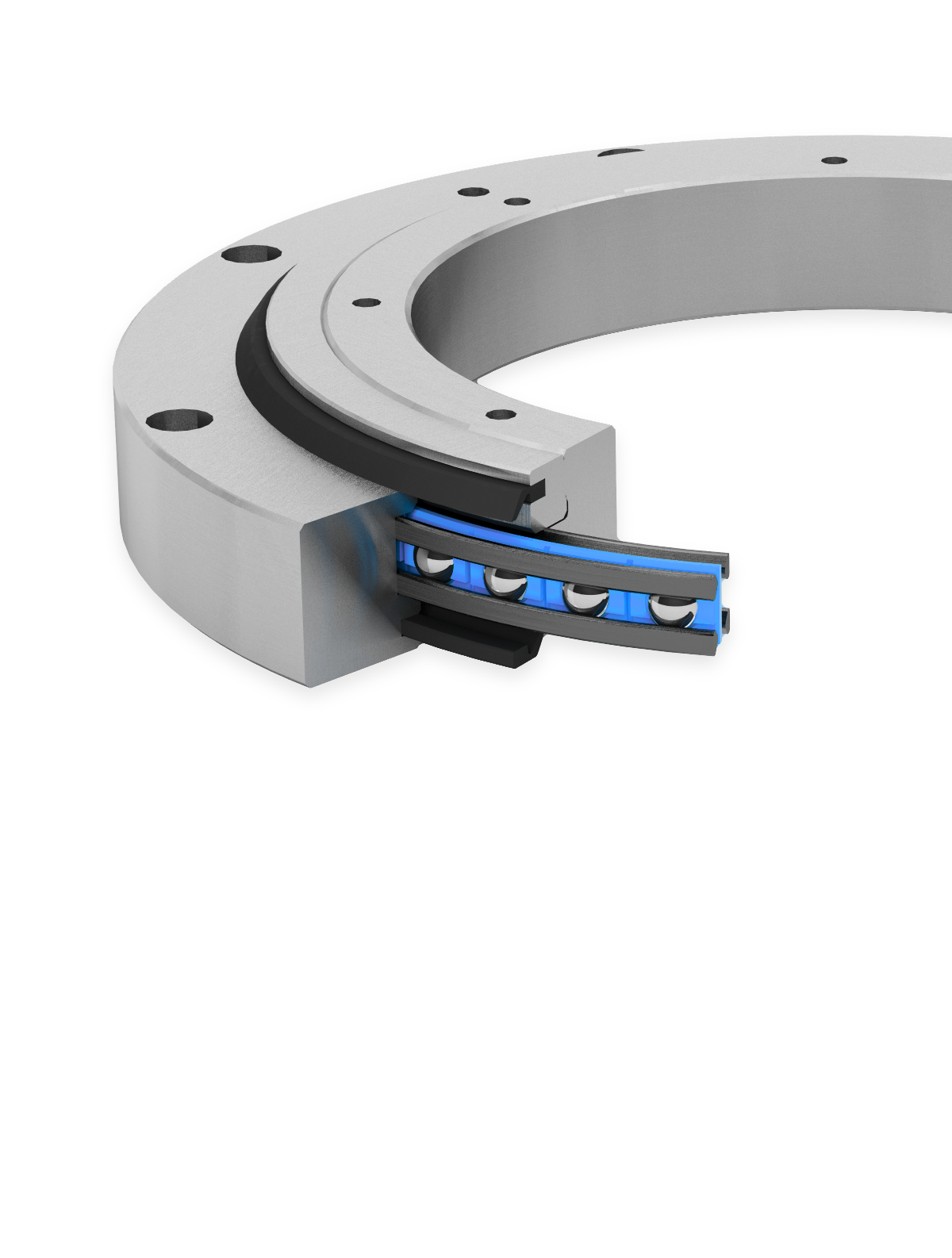

Les ensembles de roulements Franke de type LVA sont des ensembles de roulements prêts à installer avec des bagues de boîtier en acier et un élément de roulement intégré. Ils conviennent aux vitesses de rotation et aux précisions moyennes. Ils sont disponibles à court terme, certains d'entre eux même en stock. Conçus comme des roulements à 4 points, ils peuvent supporter des charges également élevées dans toutes les directions et sont insensibles aux chocs et aux vibrations. Les assemblages de roulements de type LVA sont scellés des deux côtés et ajustés avec précharge.
Propriétés - Évaluation
| Fonctionnement silencieux | |
| Résilience | |
| Vitesse | |
| Rigidité | |
| Poids | |
| Prix |
Données techniques
Matériau
Bagues int. / ext.: C45N
Pistes de roulement: Acier Chrome Silicium trempé revenu
Éléments roulants: Acier trempé à roulement
Cages: Polyamide ou Polyurethane thermoplastique
Joints: NBR
Température de fonctionnement
de -20 °C à +80 °C, en pic jusqu'à +100 °C
Vitesse périphérique
Max. 5 m/s, sans joints max. 10 m/s
Lubrifiant
Shell Gadus S3 V220 C2
Relubrification
Graisseurs selon DIN 3405
Informations complémentaires sur les fixations, les intervalles de graissage, le choix des roulements, le calcul, le montage et le réglage
Tableaux de données
Comparer les données et calculer les cas de charge
| LVA Tableau partie 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | ΚΚØ mm |
Dimensions mm |
Fixations par bague | ||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | Dah8 | DiH8 | TKa | TKi | |||
| LVA-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 6x |
| LVA-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 28 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 6x |
| LVA-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 29 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 8x |
| LVA-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 30 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 10x |
| LVA-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 12x |
| LVA-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 32 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 14x |
| LVA-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 14x |
| LVA-0450 | 450 | 18 | 10,0 | 44+/-0,5 | 38 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 14x |
| LVA-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 14x |
| LVA-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 43 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 16x |
| LVA-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 22x |
| LVA-0800 | 800 | 20 | 14,0 | 53+/-0,6 | 46 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 24x |
| LVA-0900 | 900 | 20 | 14,0 | 53+/-0,7 | 47 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 24x |
| LVA-1000 | 1000 | 20 | 14,0 | 53+/-0,7 | 48 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 26x |
| LVA-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 30x |
| LVA-1400 | 1400 | 26 | 18,0 | 60+/-0,6 | 53 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 36x |
| LVA-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 42x |
| LVA-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 83 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 46x |
| LVA Tableau partie 2 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | ΚΚØ mm |
Valeurs de charge kN |
Couple statique kNm |
Poids kg |
Code de commande | Disponibilité | 3D Cadenas |
Calculer le cas de charge |
|||
| C0a | C0r | Ca | Cr | C0m | |||||||
| LVA-0100 | 100 | 54 | 25 | 18 | 15 | 1 | 3,0 | 94065A | en stock | ||
| LVA-0150 | 150 | 82 | 39 | 21 | 18 | 3 | 4,6 | 97151A | en stock | ||
| LVA-0200 | 200 | 110 | 52 | 23 | 20 | 5 | 6,1 | 94066A | en stock | ||
| LVA-0250 | 250 | 138 | 65 | 25 | 22 | 8 | 7,6 | 97153A | en stock | ||
| LVA-0300 | 300 | 168 | 79 | 27 | 24 | 12 | 12,8 | 94067A | en stock | ||
| LVA-0350 | 350 | 196 | 92 | 29 | 25 | 16 | 15,0 | 97155A | |||
| LVA-0400 | 400 | 419 | 197 | 51 | 44 | 39 | 23,7 | 94109A | en stock | ||
| LVA-0450 | 450 | 477 | 225 | 54 | 47 | 51 | 26,7 | 97157A | |||
| LVA-0500 | 500 | 530 | 250 | 56 | 49 | 62 | 39,1 | 94115A | en stock | ||
| LVA-0600 | 600 | 636 | 299 | 60 | 52 | 90 | 46,9 | 94116A | en stock | ||
| LVA-0700 | 700 | 742 | 349 | 64 | 55 | 122 | 66,5 | 97160A | |||
| LVA-0800 | 800 | 848 | 399 | 67 | 58 | 160 | 76,0 | 97161A | |||
| LVA-0900 | 900 | 954 | 449 | 70 | 60 | 202 | 85,6 | 97162A | |||
| LVA-1000 | 1000 | 1065 | 501 | 73 | 63 | 251 | 95,0 | 97163A | |||
| LVA-1200 | 1200 | 1677 | 789 | 94 | 81 | 473 | 114,8 | 97164A | |||
| LVA-1400 | 1400 | 1956 | 920 | 99 | 86 | 644 | 169,0 | 97165A | |||
| LVA-1600 | 1600 | 1984 | 933 | 140 | 121 | 747 | 399,0 | 97166A | |||
| LVA-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946 | 449,0 | 97167A | |||
| Diamètre du roulement KK∅ |
| Fixations par bague Capacité de charge statique C0 ax. Capacité de charge statique C0 rad. Capacité de charge dynamique C ax. Capacité de charge dynamique C rad. Stat. moment C0m Poids Disponible |
| CAD Cadenas |
| Calculer le cas de charge |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

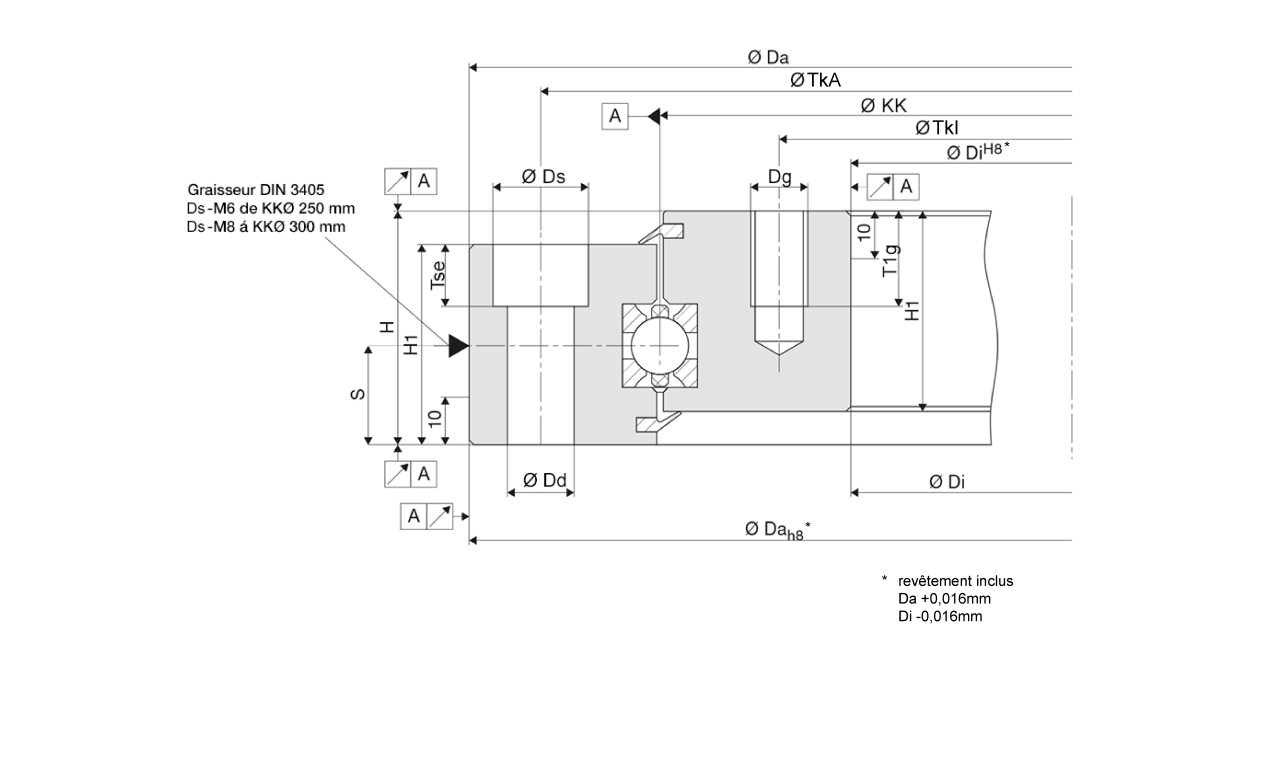

| Dessin technique |

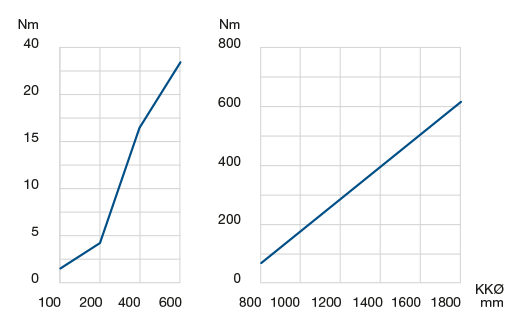

| Diagrammes |
| Fiche technique (PDF) |
