Exemple d'application

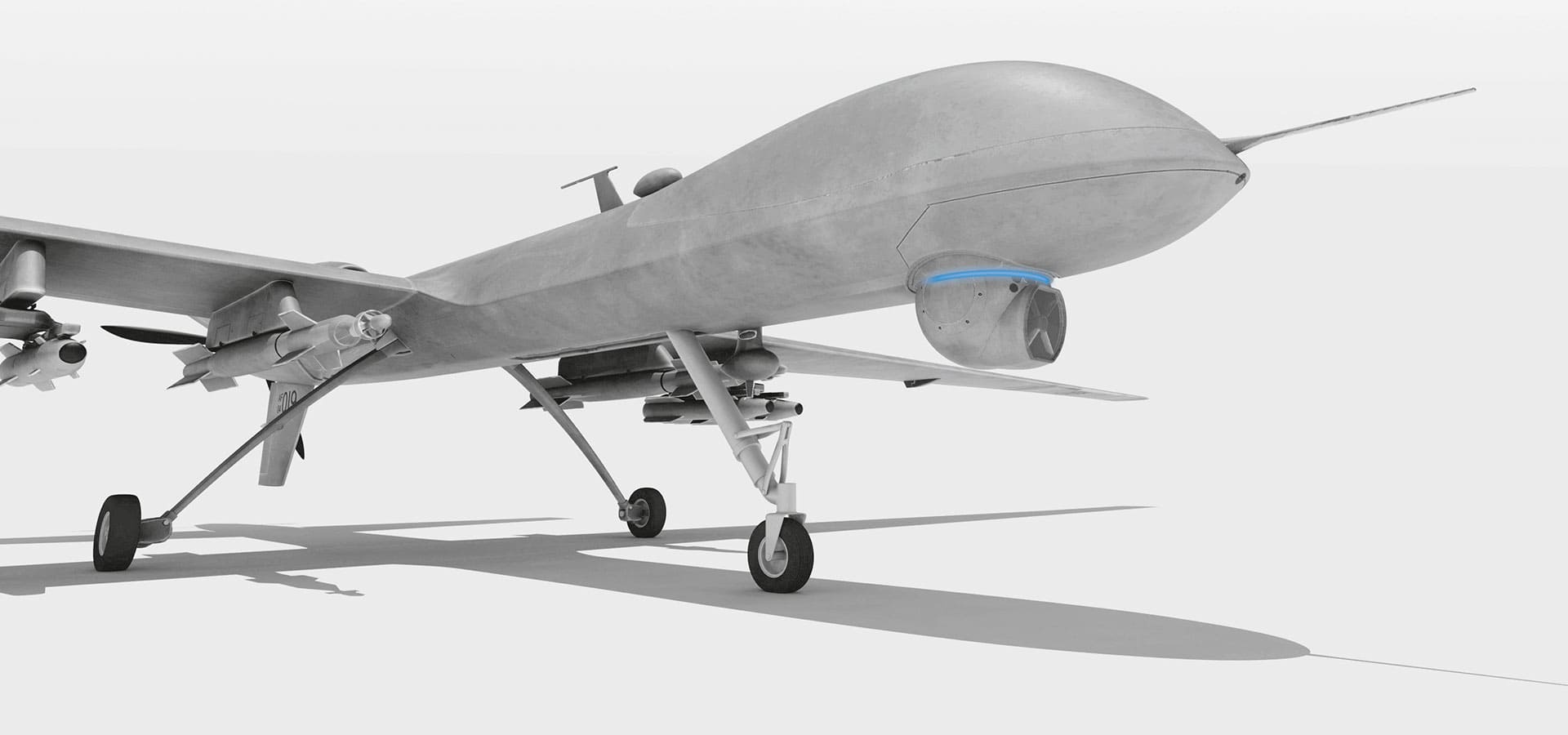

Optique laser sur les avions

Exigences

Des roulements à billes d'une grande rigidité et d'une grande précision sont nécessaires pour la protection des avions. Les roulements doivent être capables de compenser la dilatation thermique.


Solution

Couronne d'orientation LDB80/295 en tant que roulement à rouleaux cylindriques en aluminium d'un diamètre de 295 mm. Une autre couronne d'orientation sous forme de roulement à trois points est également utilisée.

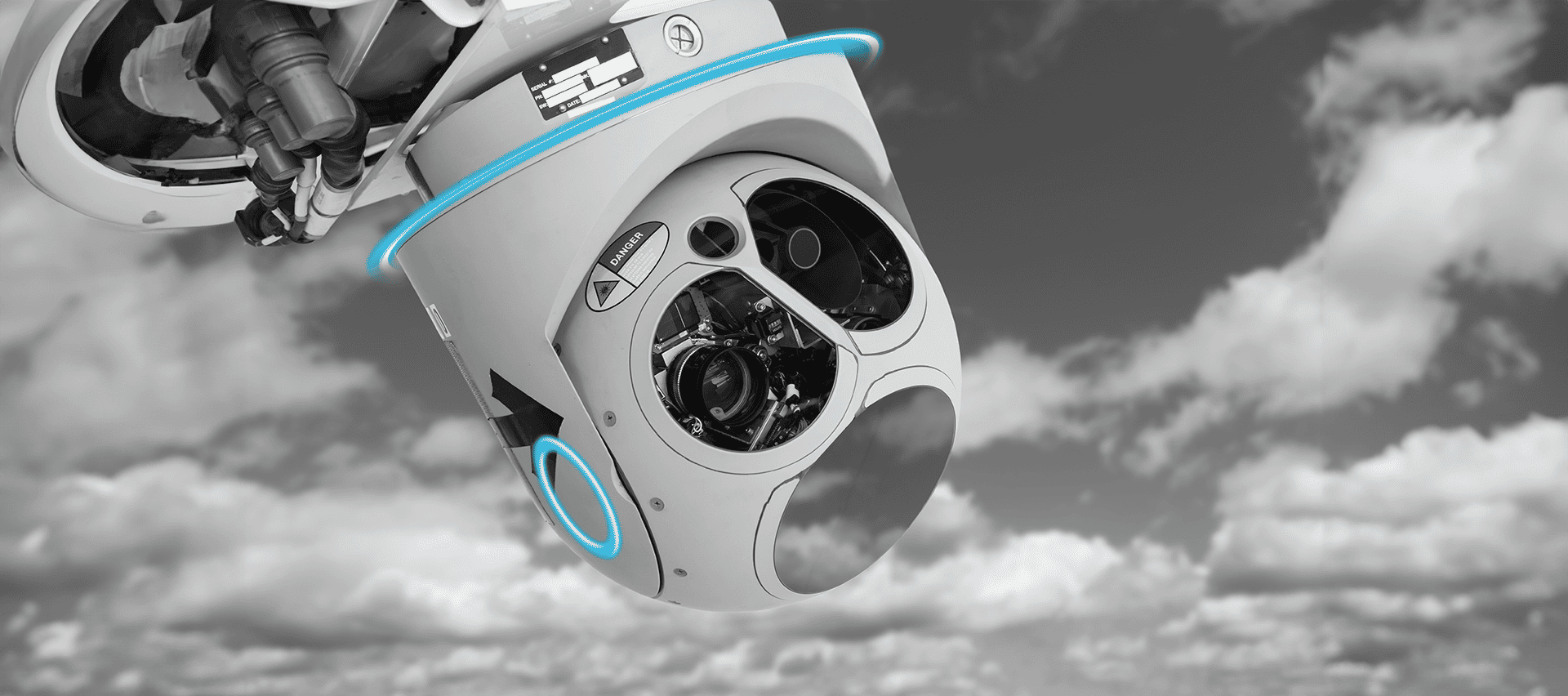

Solution utilisée


Avantages

La couronne d'orientation de la LDZ a un battement radial et axial de 0,03 mm. Un gain de poids est obtenu grâce à la construction légère en aluminium. Les capacités de charge, la rigidité et la précision du roulement sont déterminées par les chemins de roulement. Le deuxième palier a un angle de charge de 45° (palier à trois points). L'anneau extérieur est mobile afin de compenser de manière optimale les dilatations thermiques qui se produisent.
