Guidages linéaires Type FDG-K
Rail double et cassette
Anti-Corrosion Low Cost

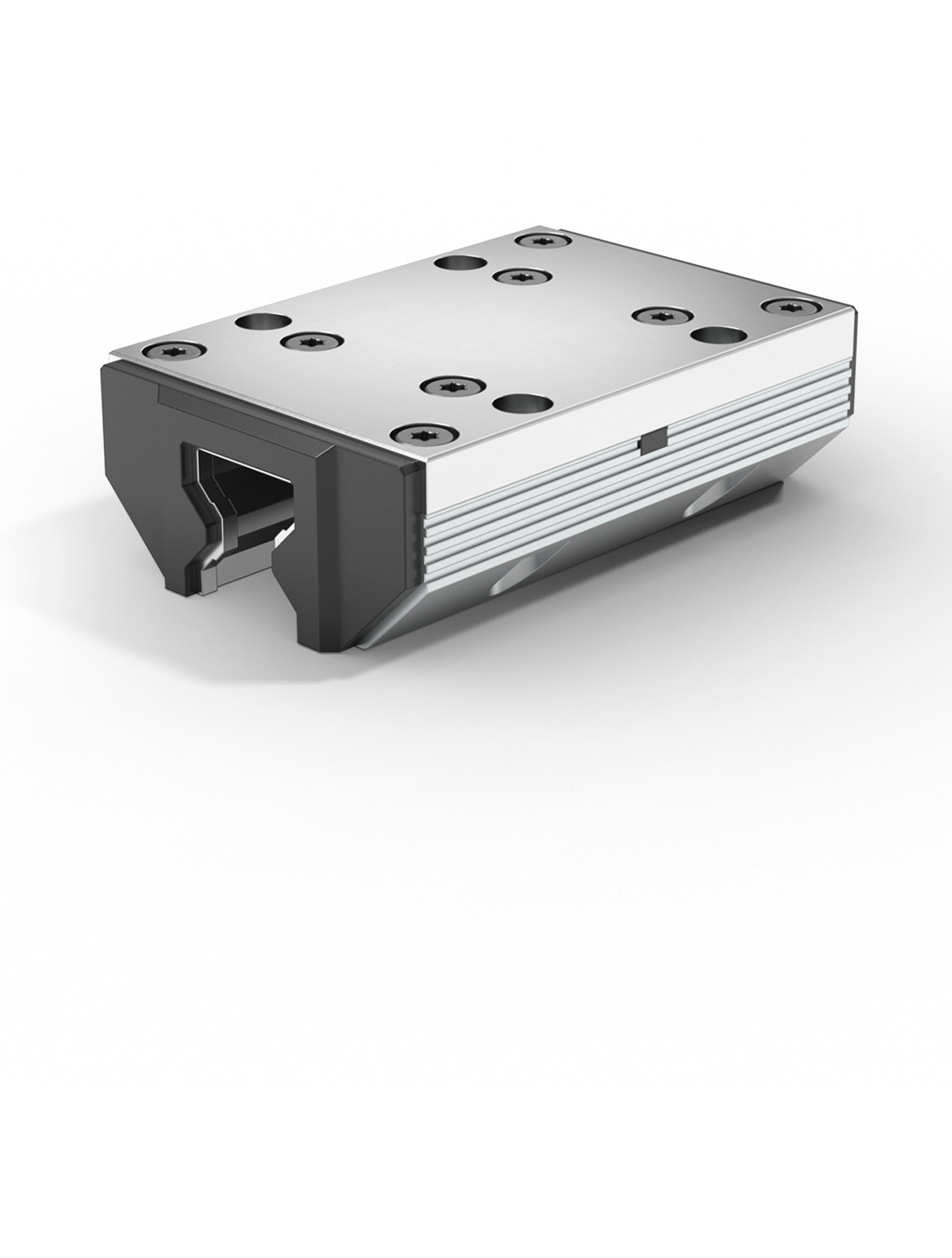

Image du produit Guidages linéaires Type FDG-K Rail double et cassette Anti-Corrosion Low Cost

5% de réduction
sur votre première commande en ligne!

Description

Les guidages linéaires Franke FDG conviennent aux tâches de mouvement linéaire dans presque toutes les industries. Ils sont particulièrement convaincants dans les applications sensibles aux coûts dans des environnements difficiles et avec des exigences réduites en termes de capacité de charge. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

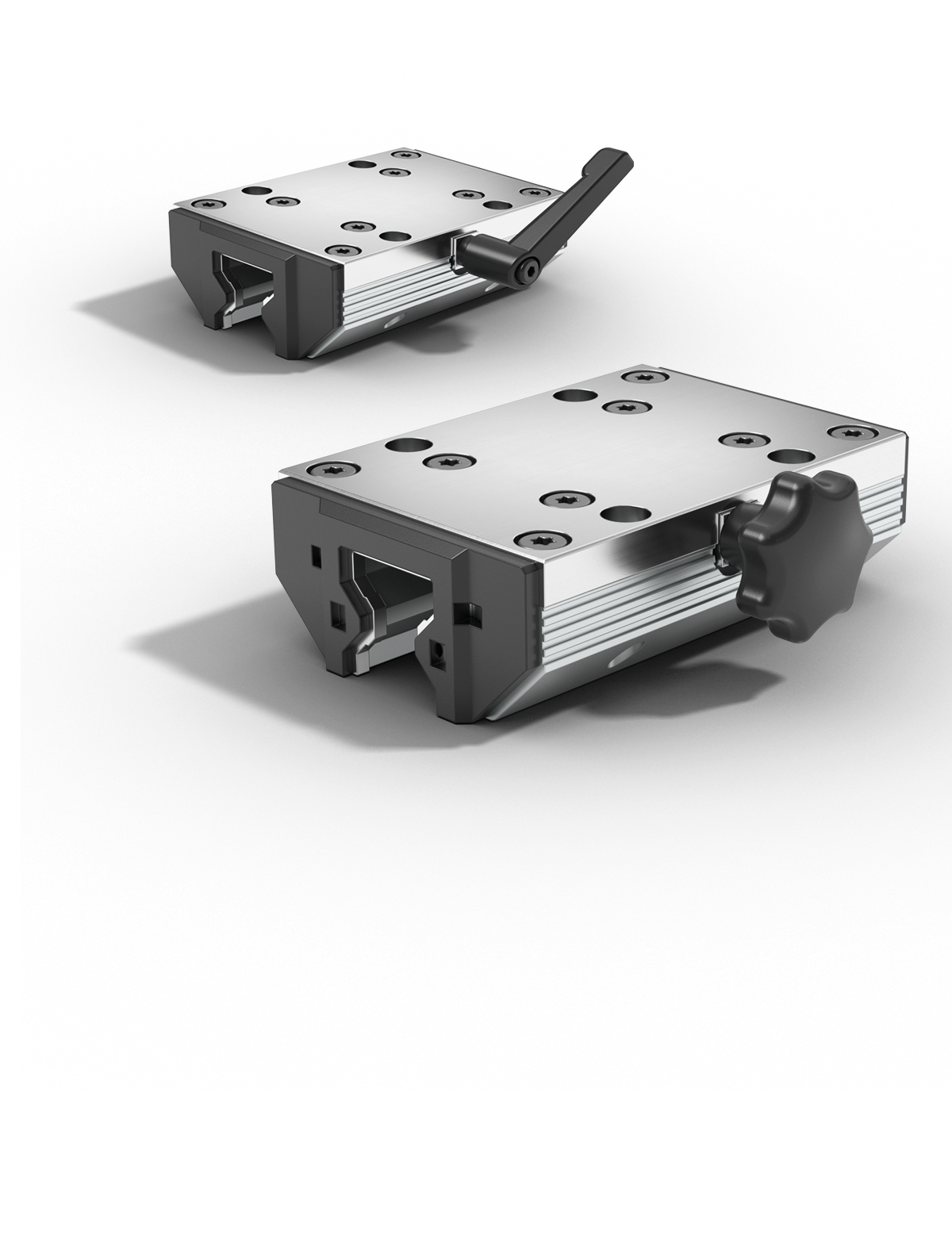

Caractéristiques

Patin à roulettesRoulement à billes
RacewaysAcier inoxydable

Propriétés - Évaluation

Résistance
Dynamique
Résistance à la corrosion
Amagnétique
Sans lubrifiant
Prix

Données techniques

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériau

Plaque de cassette, patins à roulettes,
corps de rail: aluminium, anodisé
Pistes: acier résistant à la corrosion
Galets: acier à roulement résistant à la corrosion

Température de fonctionnement

−20 °C à +80 °C

Vitesse maximum

10 m/s

Accélération maximale

40 m/s2

Position de montage

Tout

Lubrifiant

Lubrifié à vie, sans entretien

Conseils techniques


Tableaux de données

Comparer les données et calculer les cas de charge

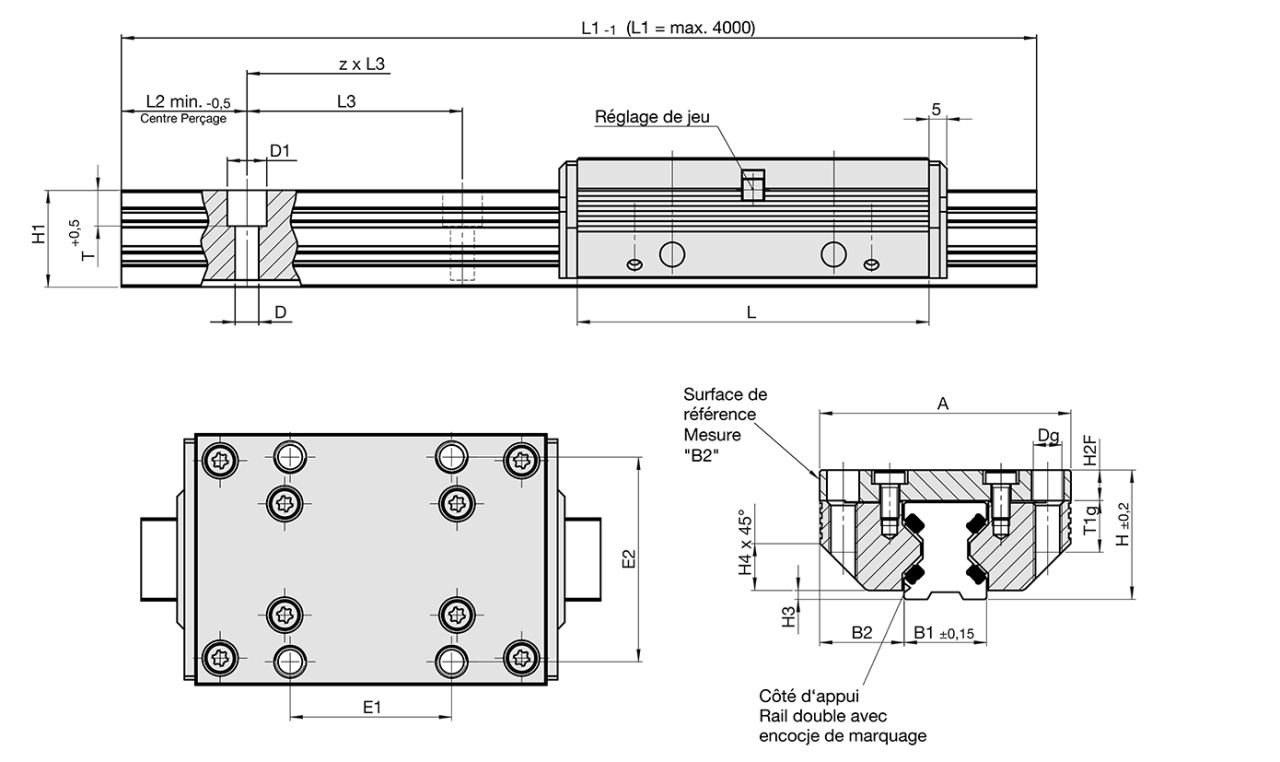

Dessin technique FDG-K
FDG-K
Taille Dimensions
mm
A L H B1 B2 D D1 Dg E1
12 37 64 19 12,00 12,50 3,4 6 M 4 25
15 47 78 24 15,50 15,75 4,5 8 M 5 30
20 63 92 30 21,00 21,00 5,5 10 M 6 40
25 70 98 36 23,00 23,50 6,6 11 M 8 45
35 100 135 48 32,00 34,00 9,0 15 M 10 62
45 120 165 60 45,00 37,50 11,0 18 M 12 80
FDG-K
Taille

Dimensions
mm
E2 H1 H2F H3 H4 L2 L3 T T1g
12 30 14,7 4,0 1,4 5,5 10 40 5,5 8
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12
25 57 27,0 8,5 2,5 13,0 10 60 10,0 16
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24
Capacité de charge, poids, longueur MyFranke
Taille Valeurs de charge
N
Capacité de couple de la cassette
Nm
Poids
kg
CAD-Download
Calculer le cas de charge
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Cassette Rail/m
12 620 170 1,6 5,7 2,4 8,9 0,09 0,40

Inscrivez-vous maintenant
pour accéder à MyFranke.

15 700 230 2,4 7,5 4,0 12,0 0,17 0,80
20 940 300 4,0 13,0 6,0 19,0 0,35 1,30
25 1500 700 11,0 23,0 15,0 32,0 0,50 1,60
35 3100 1400 32,0 72,0 42,0 95,0 1,40 2,60
45 6300 2700 86,0 200,0 103,0 238,0 2,50 4,50
Type et taille
Capacité de charge dyn. C Capacité de charge stat. C0 rad. Couple appliqué M0CX MCX M0CX/M0CZ M0CY/M0CZ Poids de la cassette Poids du rail par m

{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}
Dessin technique
Fiche technique (PDF)
